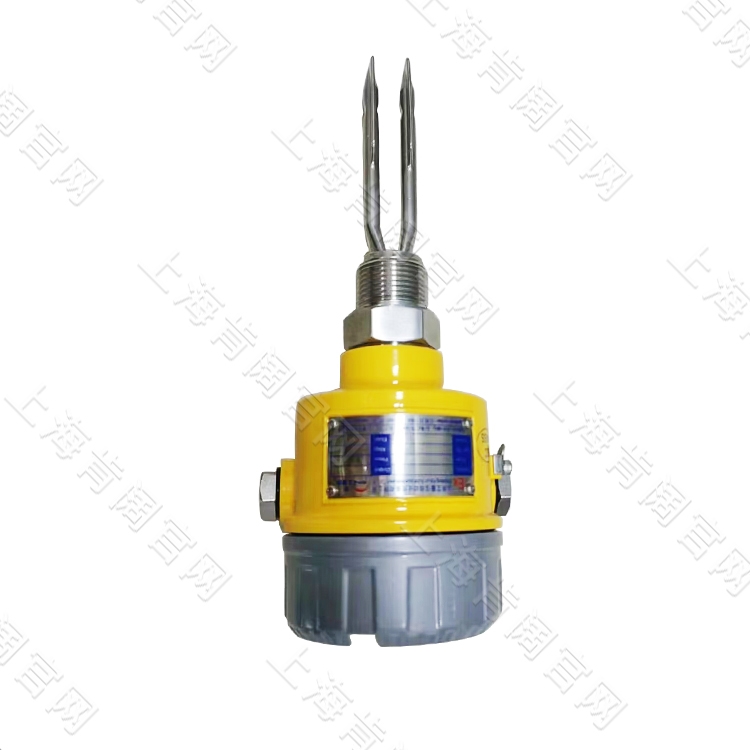

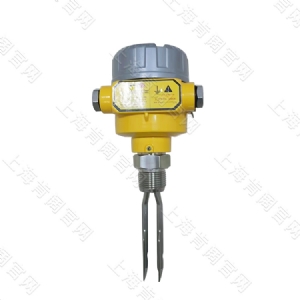

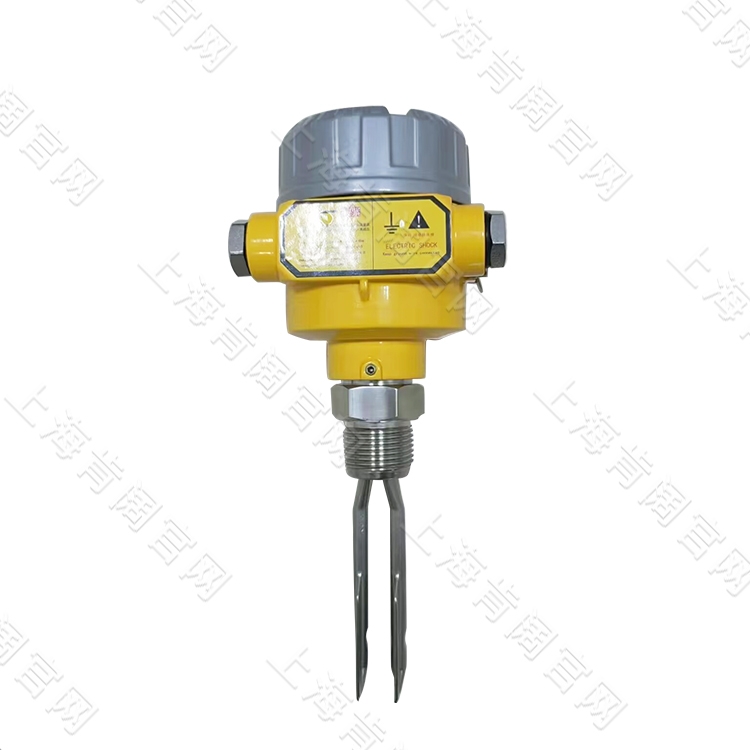

产品概述
音叉式振动物位开关是通过压电晶体的谐振来引起其振动的,当受到物料阻尼作用时,振幅急剧降低且频率和相位发生明显变化,这些变化会被内部电子电路检测到,经过处理后,转换成开关信号输出。该产品可以对料罐的高低位进行检测、控制和报警,适用于各种液体、粉末、颗粒状固体。它实用简单、运行可靠、适用性强基本上是免维护的、音叉和输出均有工作状态,均用发光二极管指示,可依据习惯调整状态指示,并配有三种输入方式(直流24V、交流110V和交流220V)和多种输出方式(直流电流输出型、继电器接点输出型、直流电压输出型)。所有类型均有高或低故障报警模式和可选择的仪表开关灵敏度。
产品特点
1、 适应性强:被测介质不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响;
2、免于维护:由于音叉限位开关的检测过程由电子电路完成,无活动部件或缝隙,所以一经安装投运便不需要维护。
3、不需调校:由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校。无需标定,操作简便为现场使用提供极大便利。
4、应用广泛:音叉液位开关的音叉长度有40mm和100mm两种可选,不仅适用于容器、储罐、槽罐中的液位测量,而且适用于空间狭小管道的液位测量。
5、响应时间快:“快速滴落”的音叉设计对于粘性液体具有更快的响应时间。
上海肯阔科技有限公司生产的科米亚品牌音叉开关经过防爆认证,可用在石油化工等行业。产品有24V及220V可供选择,输出标准方式为继电器接点输出。输出模式为双dao双掷(DPDT)或根据用户需求定制。灵敏度和延迟可调,并有工作及输出指示,观察状态直观明确。
技术参数
被测介质 | 液体、粉末或颗粒状固体 |
介质温度范围 | -20℃~150℃ |
环境温度 | -30℃~80℃ |
环境湿度 | ≤95%RH |
被测介质密度 | 固体≥0.1g/cm3 液体≥0.7g/cm3 |
被测固体颗粒尺寸 | ≤10mm |
液体粘度 | <1000mm2/s |
被测介质安息角 | ≥200 |
压力范围 | ≤4MPa |
壳体材质 | 压铸铝合金 |
防爆等级 | Ex db IIC T6 Gb |
外壳防护等级 | IP66 |
连接方式 | G1"螺纹(标准)1"NPT螺纹;卡盘/法兰安装 |
供电电压 | DC24V/AC220V |
输出信号 | 继电器干接点(DPDT) NAMUR |
电气接口 | M20*1.5; 1/2NPT |
音叉振动频率 | 300±50Hz |
测量精度 | ±5mm |
指示方式 | LED |
接液材质 | 316不锈钢、2205双相不锈钢、哈氏合金、钛、钽、锆,四氟、PFA等各种涂层 |
典型应用
广泛应用于食品、饮料、制药、化工、水处理等众多工业自动化控制领域。
固体物料:米、奶粉、糖、盐、洗衣粉、染料、水泥、石粉、塑料颗粒、流动性好的固体粉料。
液体介质:水、泥浆、纸浆、染料、胶水、油类、牛奶、酒类、饮料、碱溶液、酸溶液、可产生气体的液体。
应用举例

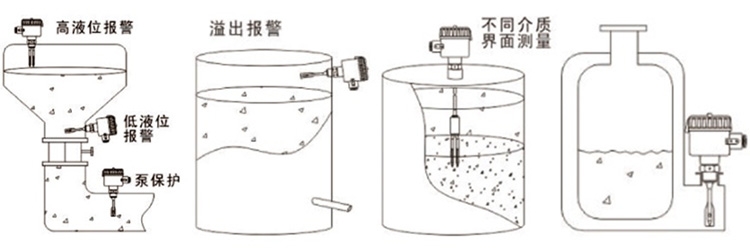

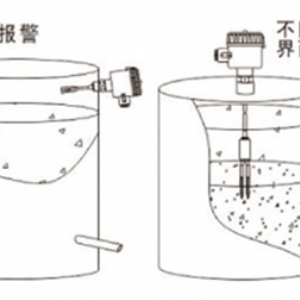

音叉物位开关在工况中实现的作用:
◆ 防止溢出 ◆ 高低液位报警 ◆泵保护 ◆ 泵控制 ◆ 泄露检测

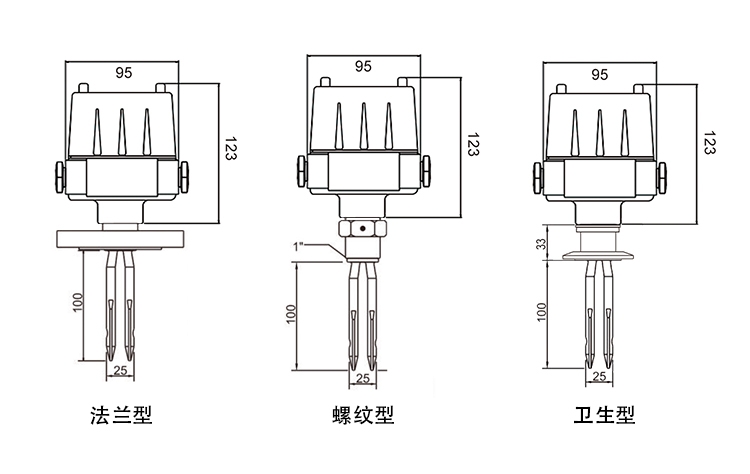

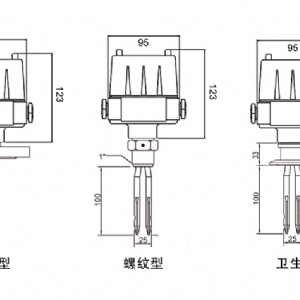

产品尺寸
产品选型

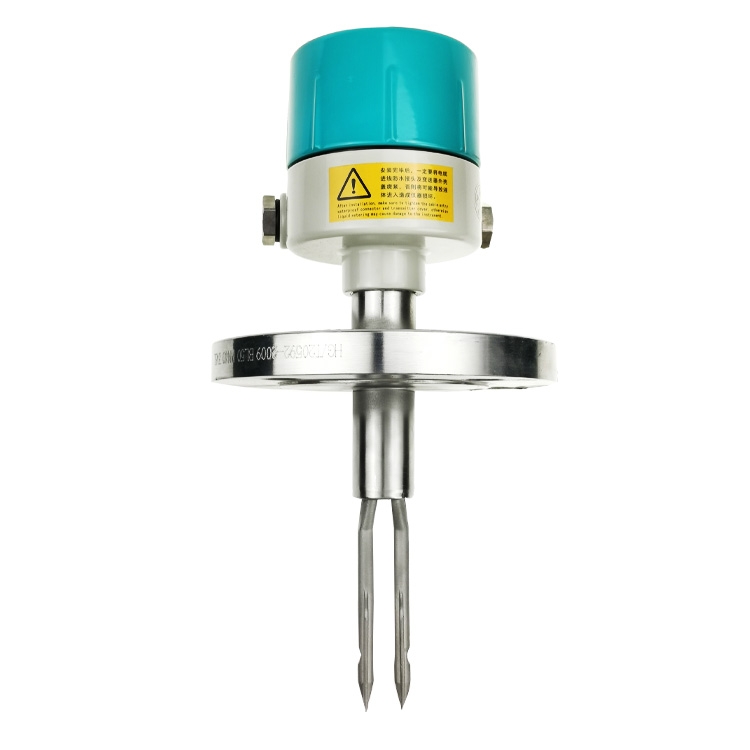

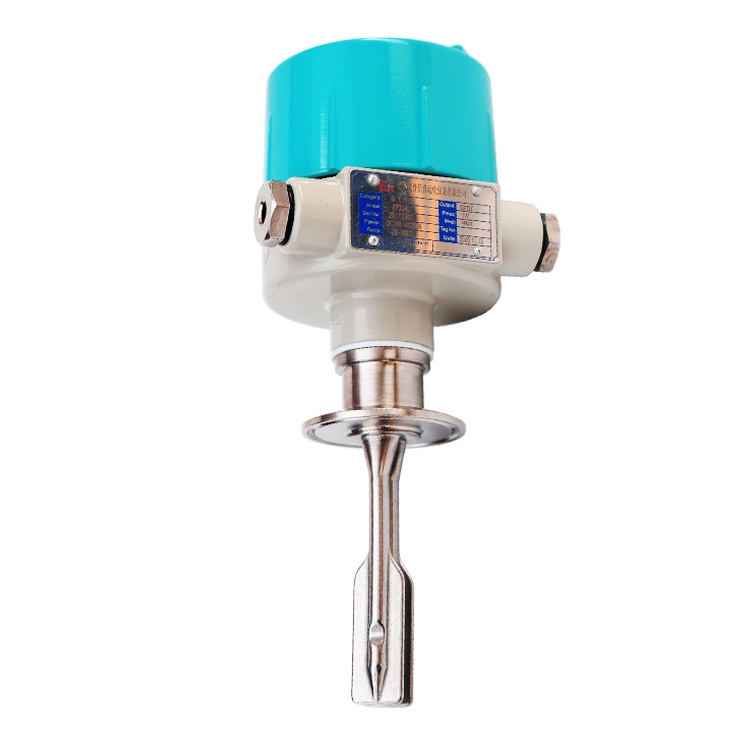

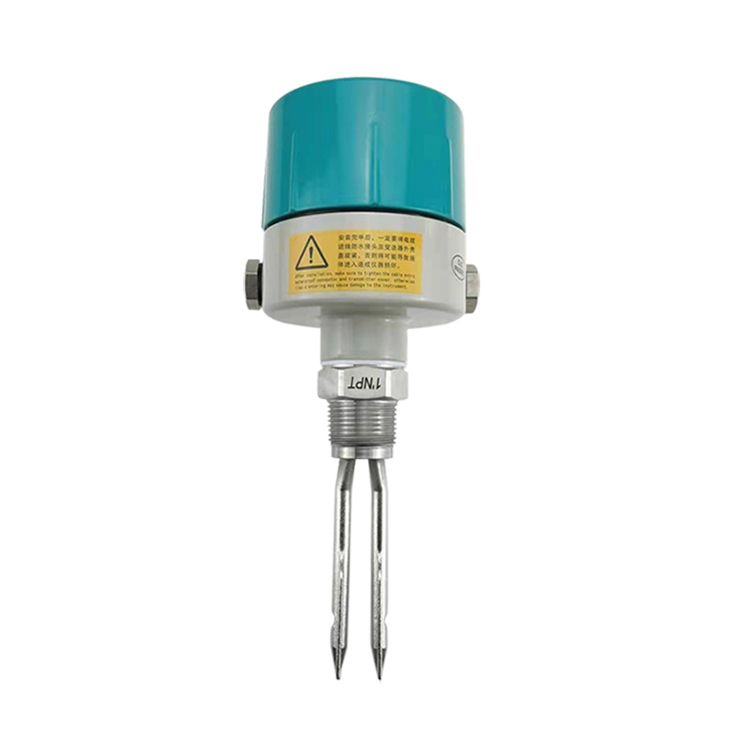

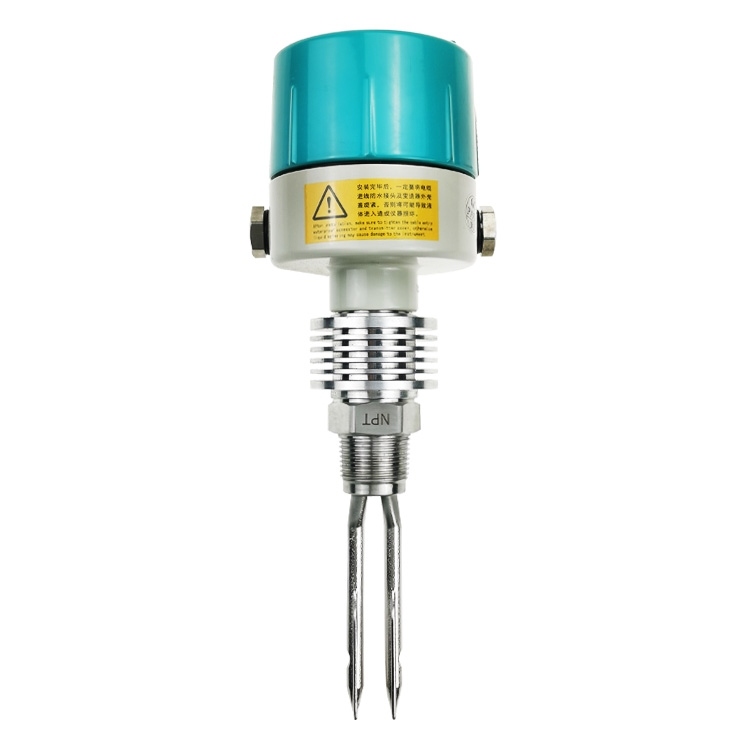

KMYYC504 | 音叉物位开关 | ||||||
代码 | 类型 | ||||||
A | 标准螺纹型 | ||||||
B | 标准法兰型 | ||||||
C | 标准卫生型 | ||||||
代码 | 过程连接 | ||||||
G | G1"螺纹(标准) | ||||||
T | 1"NPT螺纹 | ||||||
F | 法兰安装DN50(标准) | ||||||
K | 1.5"卡盘 | ||||||
C | 其它(用户自选需另行注明) | ||||||
代码 | 插深 | ||||||
01 | 叉体100mm | ||||||
02 | 叉体40mm | ||||||
03 | 杆式加长40~1000mm可选 | ||||||
04 | 缆式加长分体1m~100m可选 | ||||||
代码 | 连接材质 | ||||||
1 | 304(标准) | ||||||
2 | 316 | ||||||
3 | 其它 | ||||||
代码 | 电压 | ||||||
A | 220V AC ±10% | ||||||
D | 24V DC±10% | ||||||
N | 8.2V DC | ||||||
代码 | |||||||
A | 常温 °C | ||||||
B | 常压 kpa | ||||||
C | 高温 °C (高温散热片可选) | ||||||
D | 防护等级IP66 | ||||||
E | 隔爆Ex db IIC T6 Gb | ||||||
F | 防腐可选 衬四氟 | ||||||
() | 用户其他要求 | ||||||
KMY501 | A | G | 01 | 1 | A | AB | (标准螺纹型选型举例) |
