音叉开关

Product Center

  • KMYYC501音叉物位开关高温螺纹型
    1. KMYYC501音叉物位开关高温螺纹型KMYYC501音叉物位开关高温螺纹型KMYYC501音叉物位开关高温螺纹型

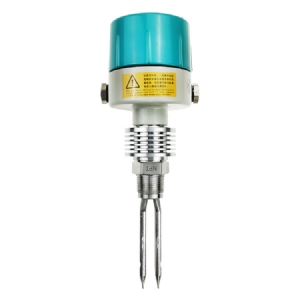

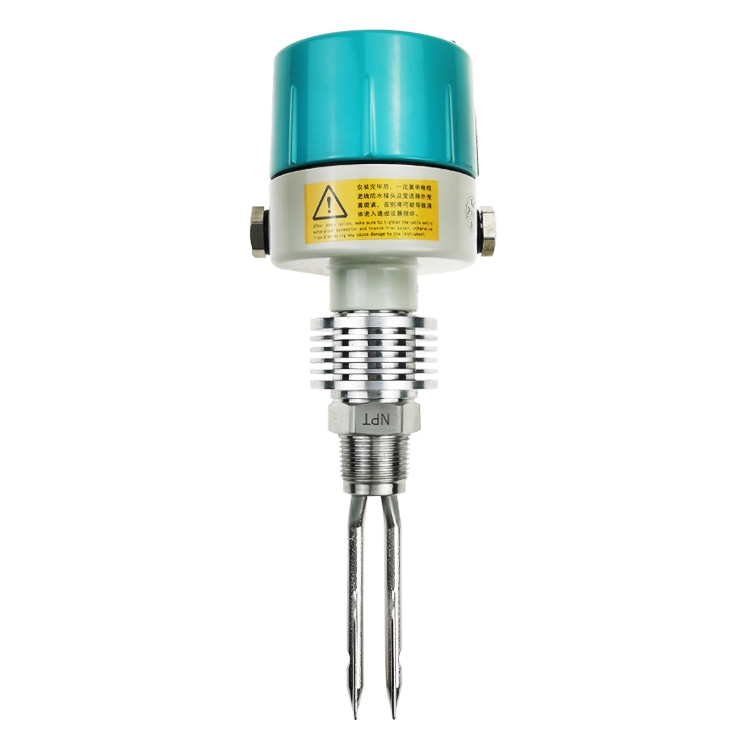

KMYYC501音叉物位开关高温螺纹型

微信二维码

icon图标联系人:赵经理

icon图标联系电话:134-8281-0760

icon图标地址:上海市奉贤区肖湾路511号2幢3层

    型号:KMYYC501
    温度:-20—80℃
    压力:-98kpa-4mpa
    连接方式:G1寸卡盘,散热片
    重量:大约1.3kg
    特点:适应于高温介质

信息详情

产品概述

     音叉式振动物位开关是通过压电晶体的谐振来引起其振动的,当受到物料阻尼作用时,振幅急剧降低且频率和相位发生明显变化,这些变化会被内部电子电路检测到,经过处理后,转换成开关信号输出。该产品可以对料罐的高低位进行检测、控制和报警,适用于各种液体、粉末、颗粒状固体。它实用简单、运行可靠、适用性强基本上是免维护的、音叉和输出均有工作状态,均用发光二极管指示,可依据习惯调整状态指示,并配有三种输入方式(直流24V、交流110V和交流220V)和多种输出方式(直流电流输出型、继电器接点输出型、直流电压输出型)。所有类型均有高或低故障报警模式和可选择的仪表开关灵敏度。

产品特点

     1、 适应性强:被测介质不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响;

     2、免于维护:由于音叉限位开关的检测过程由电子电路完成,无活动部件或缝隙,所以一经安装投运便不需要维护。

     3、不需调校:由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校。无需标定,操作简便为现场使用提供极大便利。

     4、应用广泛:音叉液位开关的音叉长度有40mm和100mm两种可选,不仅适用于容器、储罐、槽罐中的液位测量,而且适用于空间狭小管道的液位测量。

     5、响应时间快:“快速滴落”的音叉设计对于粘性液体具有更快的响应时间。

     上海肯阔科技有限公司生产的科米亚品牌音叉开关经过防爆认证,可用在石油化工等行业。产品有24V及220V可供选择,输出标准方式为继电器接点输出。输出模式为双dao双掷(DPDT)或根据用户需求定制。灵敏度和延迟可调,并有工作及输出指示,观察状态直观明确。

KMYYC501音叉物位开关高温螺纹型

技术参数



被测介质液体、粉末或颗粒状固体
介质温度范围-20℃~150℃
环境温度-20℃~80℃
环境湿度≤95%RH
被测介质密度固体≥0.1g/cm3  液体≥0.7g/cm3
被测固体颗粒尺寸≤10mm
液体粘度<1000mm2/s
被测介质安息角≥200
压力范围≤4MPa
壳体材质压铸铝合金
防爆等级Ex db IIC T6 Gb
外壳防护等级IP66
连接方式G1"螺纹(标准)1"NPT螺纹;卡盘/法兰安装
供电电压DC24V/AC220V
输出信号继电器干接点(DPDT) NAMUR
电气接口M20*1.5; 1/2NPT
音叉振动频率300±50Hz
测量精度±5mm
指示方式LED
接液材质316不锈钢、2205双相不锈钢、哈氏合金、钛、钽、锆,四氟、PFA等各种涂层

典型应用

      广泛应用于食品、饮料、制药、化工、水处理等众多工业自动化控制领域。

      固体物料:米、奶粉、糖、盐、洗衣粉、染料、水泥、石粉、塑料颗粒、流动性好的固体粉料。
      液体介质:水、泥浆、纸浆、染料、胶水、油类、牛奶、酒类、饮料、碱溶液、酸溶液、可产生气体的液体。

应用举例

     音叉物位开关在工况中实现的作用:

     ◆ 防止溢出   ◆ 高低液位报警  ◆泵保护   ◆ 泵控制 ◆ 泄露检测

  应用举例

产品尺寸

产品尺寸

产品选型

KMY501音叉物位开关
 代码类型
A标准螺纹型
B标准法兰型
C标准卫生型
 代码过程连接
GG1"螺纹(标准)
T1"NPT螺纹
F法兰安装DN50(标准)
K1.5"卡盘
C其它(用户自选需另行注明)
 代码插深
01叉体100mm
02叉体40mm
03杆式加长40~1000mm可选
04缆式加长分体1m~100m可选
 代码连接材质
1304(标准)
2316
3其它
 代码电压
A220V AC ±10%
D24V DC±10%
N8.2V DC
 代码
A常温  °C
B常压   kpa
C高温  °C (高温散热片可选)
D防护等级IP66
E隔爆Ex db IIC T6 Gb
F防腐可选 衬四氟
()用户其他要求
KMY501AG 011AAB(标准螺纹型选型举例)
