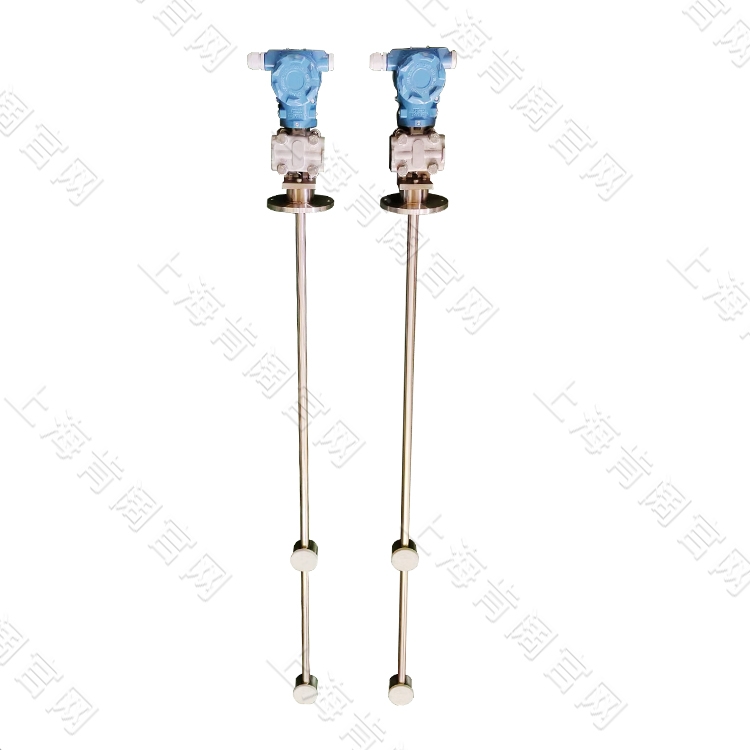

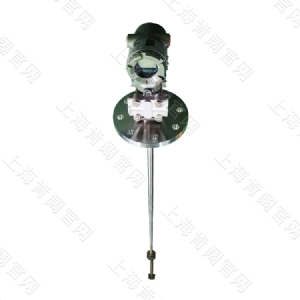

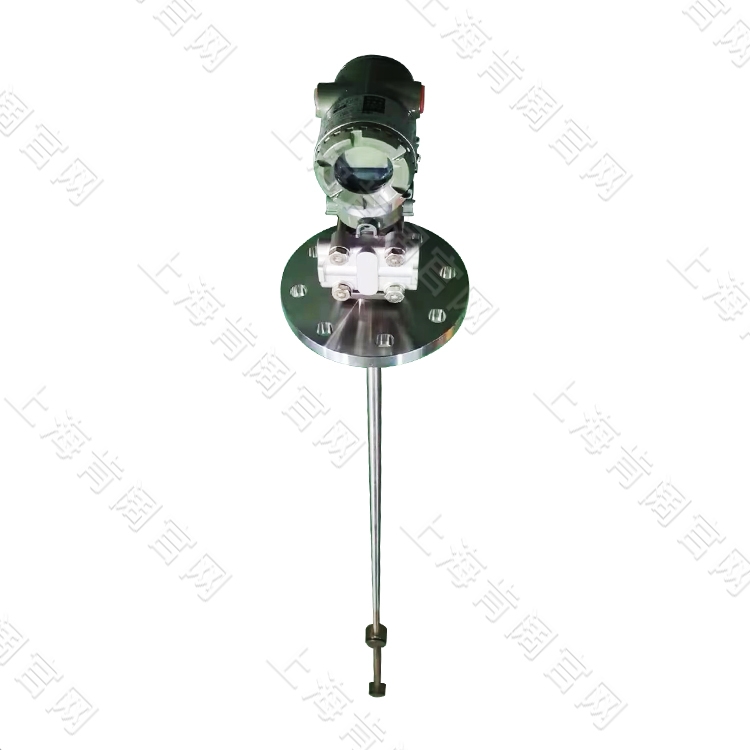

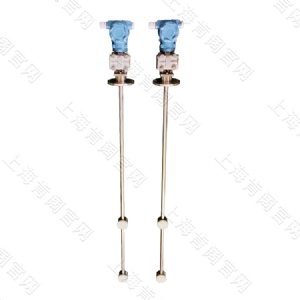

产品概述

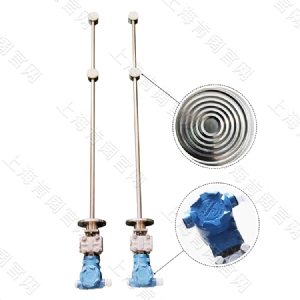

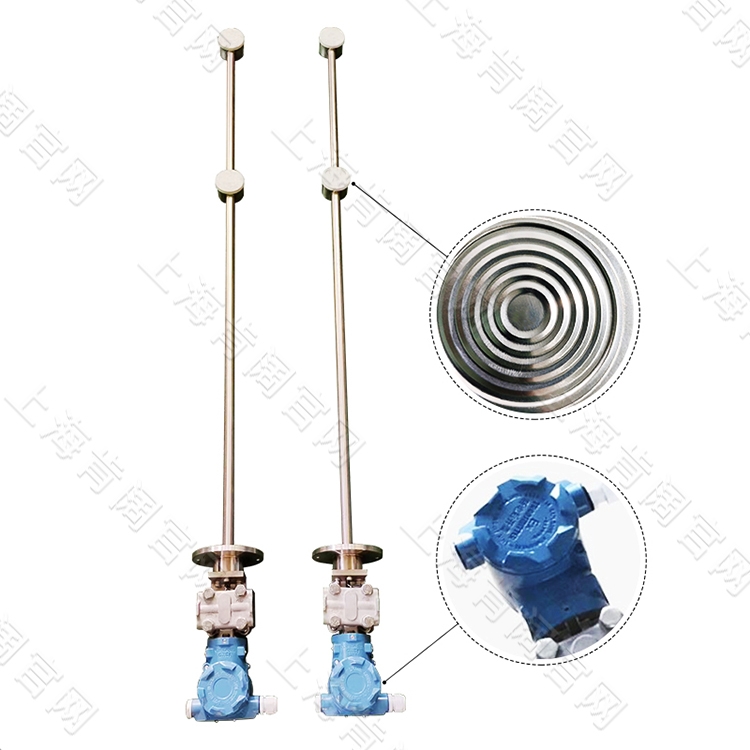

智能在线密度计(也称在线密度变送器)是一种用于连续在线测量液体的浓度和密度的设备,可直接用于工业生产过程。密度计采用先进技术,包括:一个电容式差压传感器以及与其相连接的、插入生产过程的一对压力中继器。在两个压力中继器之间有个温度传感器,用来补偿过程液体的温度变化。
智能在线密度计为二线制密度变送器,主要用于工业过程控制,在线密度计根据浓度与密度的大小产生相应的 4-20mA 信号,可通过数字通信进行远程校准与监测。
产品原理
智能在线密度计实质上为一差压变送器。其工作原理:一定高度的液柱产生的压力与该液体的密度成正比。即:P=ρ gh 式中:
P—— 一定高度的液柱产生的压力 ρ —— 该液体的密度 g—— 测量地重力加速度 h—— 液位的高度
根据压力仪表测量的压力值,在测量地重力加速度与液柱的高度已知的条件下,就可以得到被测量液体的密度值。
产品特点
1、 本在线密度计适用于流动或静止液体,适合于管道和罐体安装。
2、 采用一体化结构的两线制变送器,无活动部件,维护简单。
3、连续在线测量液体密度和温度,无过程中断.可直接用于生产过程控制。
技术参数
型号 | KMY302 |
输出 | 4-20mA电流输出,数字信号(HART协议) |
精度 | Ø 0.001g/cm3 |
密度量程 | 0-2g/cm3 ;0-3g/cm3 |
仪表电源 | Ø 16-30VDC供电,推荐使用24VDC |
分辨率 | 0.001g/cm3 |
温度量程 | 0-100℃ |
温度精度 | 0.5℃ |
环境温度 | Ø -10~60℃ |
湿度范围 | 0-90% |
典型应用
1、 制糖业与酿酒业:榨取果汁、糖浆、葡萄汁、酸橙汁密度、酒精 GL 度、糖蜜、己烷/乙醇界面等;
2、 奶制品业:炼乳、乳糖、乳酪、干乳酪、乳酸等; 3、采矿:煤、钾碱、盐水、磷酸盐、钙化合物、石灰石、铜、金等;
4、 炼油:润滑油、芳香剂、燃油、植物油等;
5、 食品加工:番茄汁、葡萄汁、柠檬汁、番茄酱、糖蜜、植物油、果糖浆、果冻、果酱等;
6、 纸浆造纸业:黑浆、绿浆、纸浆清洗、蒸发器等;
7、 饮料加工:啤酒、软饮料、果酒、速溶咖啡、; 8、化工:烧碱、酸、尿素、清洁剂、聚合物密度、乙二醇、氯化钠、氢氧化钠等;
8、化工:烧碱、酸、尿素、清洁剂、聚合物密度、乙二醇、氯化钠、氢氧化钠等;
9、石化:天然气、油气水洗、煤油、润滑油、油/ 水界面等。

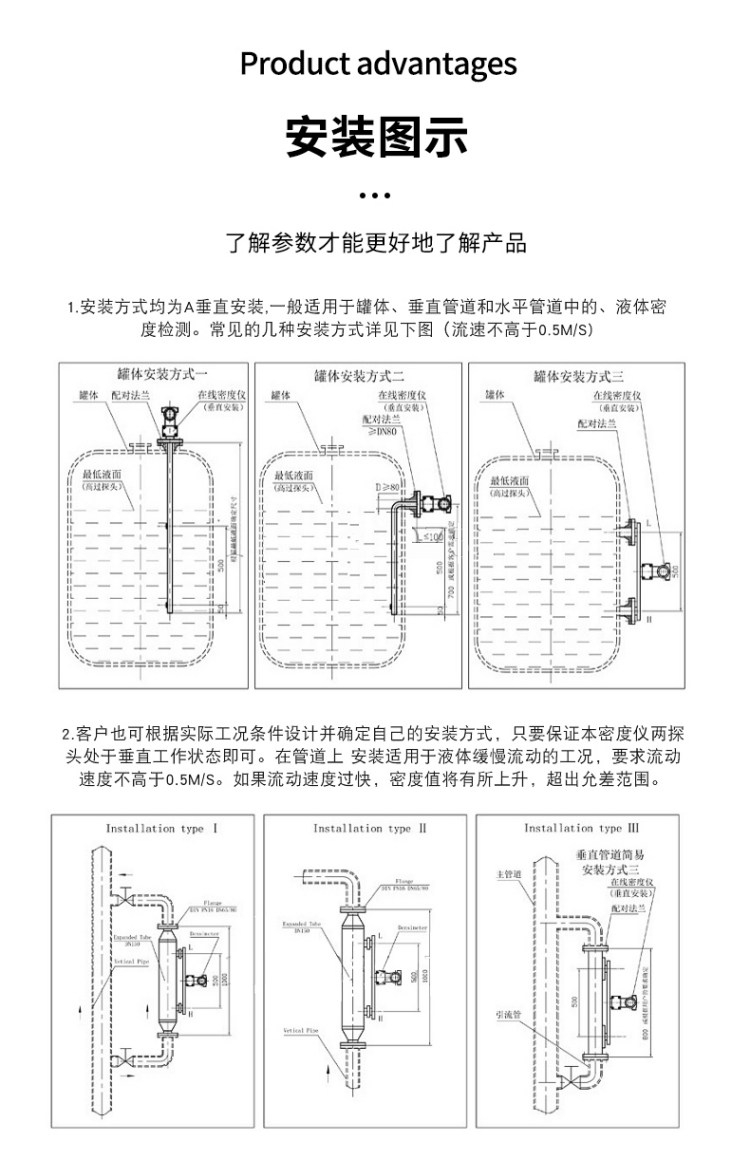

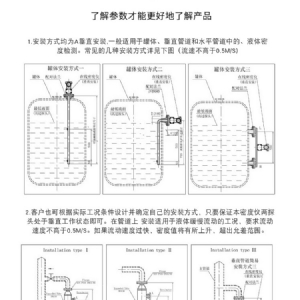

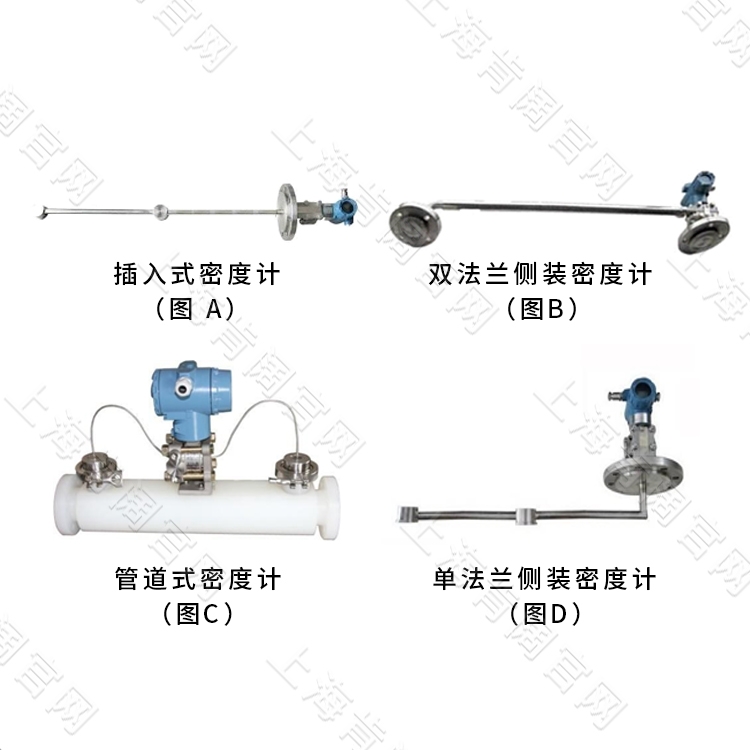

安装方式
