  • KMY503卫生型紧凑型音叉液位开关
    1. KMY503卫生型紧凑型音叉液位开关KMY503卫生型紧凑型音叉液位开关KMY503卫生型紧凑型音叉液位开关

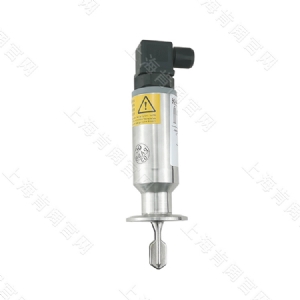

KMY503卫生型紧凑型音叉液位开关

icon图标联系人:赵经理

icon图标联系电话:134-8281-0760

icon图标地址:上海市奉贤区肖湾路511号2幢3层

    型号:KMY503
    温度:-30—150℃
    压力:-98kpa—3mpa
    连接方式:1.5寸卡盘
    重量:大约300g
    电气接口:赫斯曼接线

信息详情

产品概述

     本产品是一种基于振动短音叉技术的液位开关。它是一种紧凑型音叉开关,配备耐用的不锈钢壳体和316不锈钢叉体,可用于各种液体液位控制应用场合。通过螺纹安装在管道或储罐上,或者通过卫生连接件安装在食品工业设备上。提供防止溢出认证,仅适用于安全区域。

产品特点

     1、结构紧凑,小巧精致、体重较轻, 特别适合管道及狭小空间的液位测量。

     2、运行时不受流动、湍流、气泡、泡沫、振动、固体含量、涂覆、液体特性以及产品变化的影响。

     3、耐高温设计,高温型可用于150℃高温液体的液位测量。

     4、无需标定且安装方便,操作简单,安全可靠。

     5、极性不敏感而且有短路保护功能。

     6、基于检测频率变化的设计,具有高可靠性,

     7、无活动零件或缝隙真正实现免维护。

     8、“快速低落”的音叉设计对于粘性液体具有更快的响应速度。

测量原理

     本产品是一种采用音叉原理设计的液位开关。使用压电晶体以音叉的固有频率对音叉进行振动。对于这种频率的变化,可进行连续监控。当产品用于低报警 用途时,容器内的液体向下排放流经音叉,引起固有频率变化,这一变化被电子元件检测,从而切换输出状态。当用于高报警 用途时,容器内的液体上升并与音叉接触又可切换输出状态。



apx503音叉物位开关显示图8(加水印)

技术参数


被测介质液体
介质温度范围-30~150°C
环境温度-30~80℃
压力范围-98KPa~3MPa
壳体材质不锈钢
连接方式G1/2"螺纹、1"NPT、1"PT、3/4螺纹,卫生卡箍
供电电压DC24V/DC8.2V
输出信号继电器干接点(SPDT)/PNP/NPNNAMUR信号
电气接口赫斯曼接头/航空接头/防水接头
测量精度±5mm
指示方式LED
接液材质316/304不锈钢、2205双相不锈钢、哈氏合金、
钛、钽、锆,四氟、PFA涂层

典型应用

      主要应用于要求低成本、非防爆、高温场合的液位测量,尤其适合狭小空间或管道液位测量,热泵装置中热水的测量。40mm或100mm短音叉使插入长度,并且可采用任何角度方便地安装于管道或容器,甚至可以将设备安装在小口径管道上,通过选择直接负荷开关电子元件选项,设备成为可靠泵控制的理想选择,而且可用于防止泵的干转。

  紧凑型音叉开关安装注意事项

      ◆外型小巧 ◆安装简便◆高度一体化◆LED显示

      ◆防止错误开关◆维护量很低◆人工测试设施◆卫生级接液部件

      ◆泵控制

      许多过程需要集中处理和高架储罐,通常需要对泵进行控制,使其达到设定点之间的液位。这些储罐通常采用厚度较薄的材料制造,因而不能承受较重的仪表。

紧凑型音叉开关小巧体轻则可以应用到该种储罐上使用测量。

产品尺寸

kmy503紧凑型音叉开关尺寸图

产品选型

KMY503紧凑型音叉液位开关
 代码音叉类型
A标准螺纹型
B标准法兰型
C微小型
 代码过程连接
GG1"螺纹(标准)
T1"NPT螺纹
XG1/2小螺纹
K1.5"卡盘
C其它(用户自选需另行注明)
 代码插深
01叉体100mm(标准)
02叉体40mm(标准)
03杆式加长40mm~1000mm可选
04缆式加长分体1~100m可选
 代码连接材质
1304(标准)
2316
3其它
 代码电压
D24V DC±10%
N8.2V DC
 代码
A常温  °C
B常压   kpa
C高温  °C (高温散热片可选)
F防腐可选衬四氟
()用户其他要求
KMY503AG011 AAB(标准螺纹型选型举例)
KMY503卫生型紧凑型音叉液位开关 2021-12-26 本文被阅读 974次
