    液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的yongjiu磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。

信息详情

产品概述

 液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的yongjiu磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。

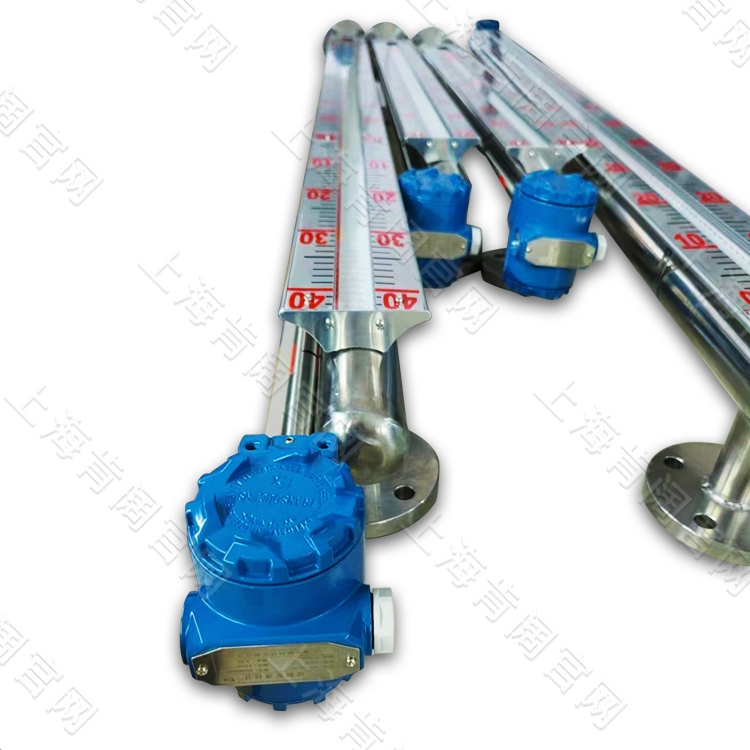

磁翻板液位计1

产品原理

磁翻板液位计是一种常用的液位测量仪器,它通过利用磁性材料的特性实现液位的测量。磁翻板液位计的工作原理是基于磁性浮子的浮力作用和磁力的传感原理。

磁翻板液位计由浮子、导轨、翻板和磁性传感器等部分组成。浮子是一个空心的圆柱体,内部装有磁性材料。当浮子浸入液体中时,根据浮力原理,浮子会上浮或下沉,浮子的位置与液位高度有关。导轨用于固定浮子,保证其沿垂直方向运动。翻板是一个带有磁性的装置,它会随着浮子的上浮或下沉而翻转。的装置,它会随着浮子的上浮或下沉而翻转。磁性传感器则负责检测翻板的磁性状态。

当液位上升时,浮子会随之上浮,翻板也会被磁性传感器感知到并翻转。通过磁性传感器的信号,我们可以确定液位的高度。当液位下降时,浮子会下沉,翻板也会恢复原位,磁性传感器则会发出相应的信号。通过不断监测翻板的状态,我们可以实时地了解液位的变化情况。

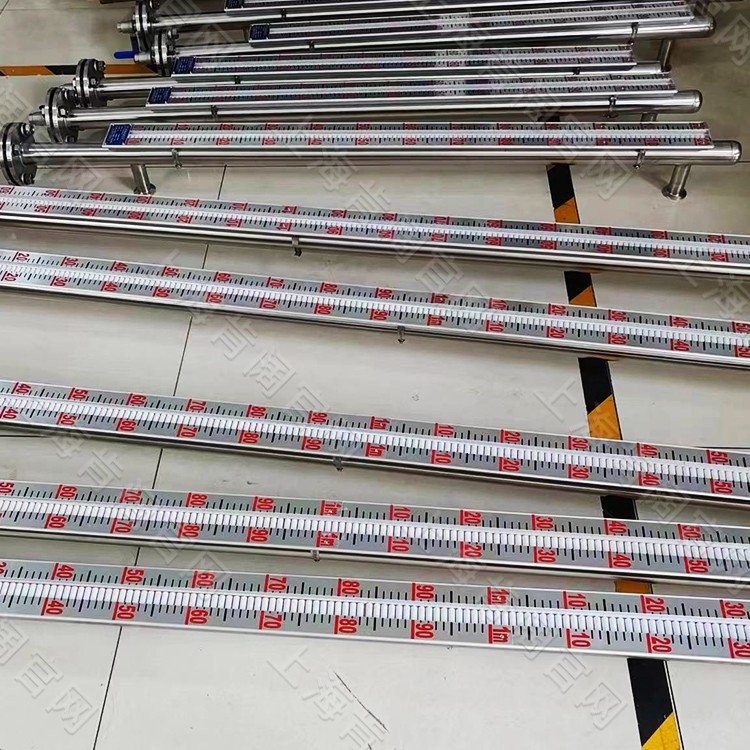

磁翻板液位计3


产品特点

1.采用半导体LED发光器件,具有亮度高、红绿双色显示、气红液绿。

2.发光显示清晰,观察角度大,可视距离远。白天观察距离60m,夜间可达200m以上。本体选用不锈钢制造,液位计显示装置与容器内的介质不接触,无泄漏。

3.显示量程大,使用范围广,适用于低温、中温、高温、高压场合。

4.可输出4~~20mADC标准信号,实现液位的远程显示,亦可配液位开关。

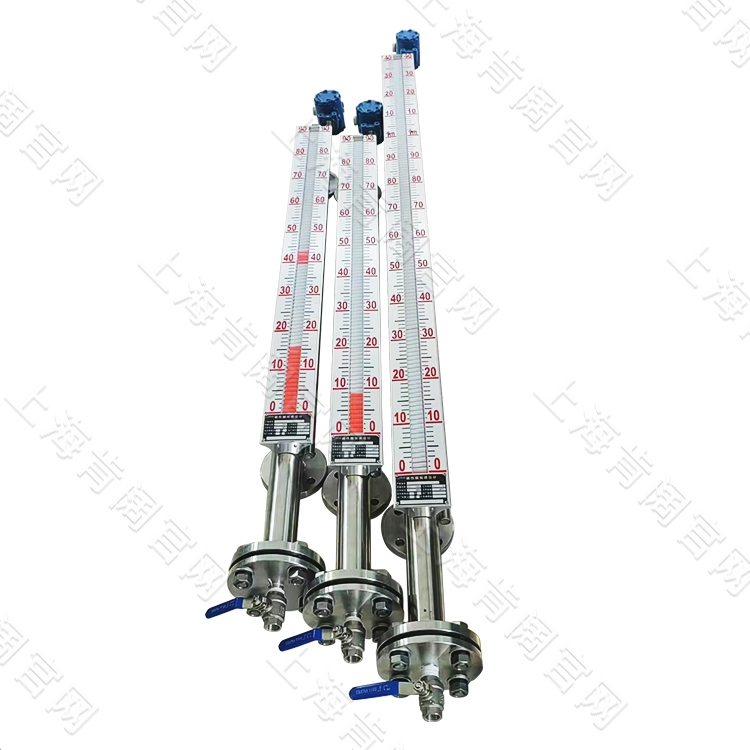

磁翻板液位计5

技术参数



测量精度士10mm
测量范围300~18000mm
安装方式侧装式、顶装式、底装式
腔体材质SS304、SS316、SS316L、TA2、HB、HC、304+PTFE、PPS浮子材质:SS316L、哈C-276、TA2、304SS+PFA
工作压力1.0~32MPa
工作温度≤550℃
介质粘度≤0.02Pa.S
介质比重≥0.42g / cm3
介质密度差≥0.15g/cm3
变送输出信号变送输出信号: 二线制4~一20mADC/HART 250负载
防爆等级: Exdb IICT6 Gb
防爆等级Exdb IICT6 Gb




典型应用

一般应用

磁性浮子液位计广泛应用于工业生产过程中的液位测量。

如:电力:锅炉辅机中的高加、低家、除氧器、凝汽器、热网加热器等的液位测量。煤化工:甲醇、二甲醚、合成氨/尿素、煤制油、煤质天然气等。

石油石化:炼油、乙烯、三聚、油气开采与集输。

精细化工:甲烷氯化物、环氧乙烷、苯胺、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等。硅行业:有机硅、多晶硅。


典型行业

磁性浮子液位计除适用于一般工况外,特别适合高温高压、防腐保温等特殊工况应用。

高温高压应用:专门的高温高压设计,包括磁浮子在内的所有部件均为硬抗压设计。zui高过程温度550℃,zui高过程压力达32MPa,满足于锅炉汽包,电厂辅机、加氢等高温高压工况使用。

防腐蚀性工况应用:采用SS+304PTFE、哈C-276、等材质、适合醋酸、醋酐、氯碱化工等腐蚀性工况。

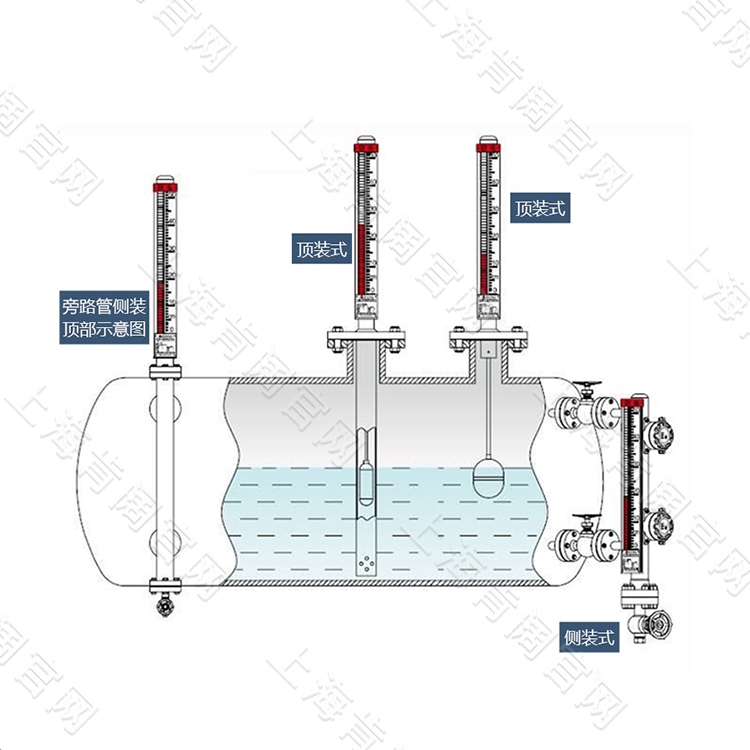

安装方式

  磁翻板液位计6
