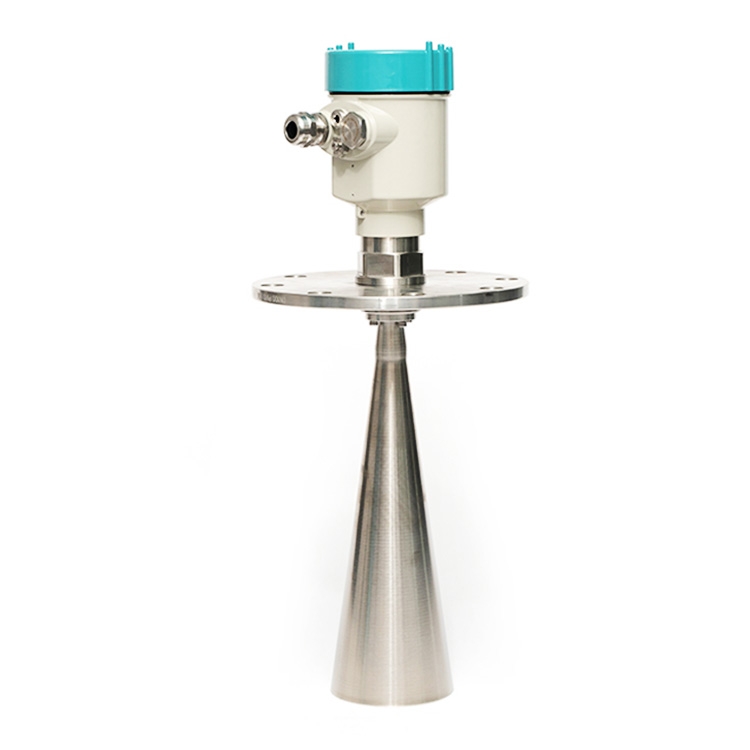

  • 喇叭口式高频雷达物位计(26GHz)
    1. 喇叭口式高频雷达物位计(26GHz)喇叭口式高频雷达物位计(26GHz)

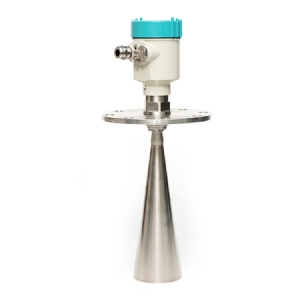

喇叭口式高频雷达物位计(26GHz)

icon图标联系人:赵经理

icon图标联系电话:134-8281-0760

icon图标地址:上海市奉贤区肖湾路511号2幢3层

    型号:KMYRD802
    应用:耐温、耐压、轻微腐蚀的液体
    测量范围:30米
    过程连接:螺纹、法兰
    介质温度:-40~250℃
    过程压力:-0.1~4.0MPa
    精 度:±3mm
    防护等级:IP65
    频率范围:26GHz
    防爆等级:Ex db IIC T6 Gb
    信号输出:4-20mA/HART(两线),RS-485/MODBUS (四线)

信息详情

产品概述

     26G高频微波脉冲式雷达物位计。输出4~20mA模拟信号并叠加HART通讯的二线制仪表,或RS-485,MODBUS四线制仪表,测量*大距离可达70米。雷达天线根据各种工况被进一步优化处理,采用新型快速的微处理器可以更高的信号分析处理并反应,使得仪表能够在腐蚀性介质、反应釜、粉尘大的料仓、非导电介质、高温等复杂的测量环境有效工作。

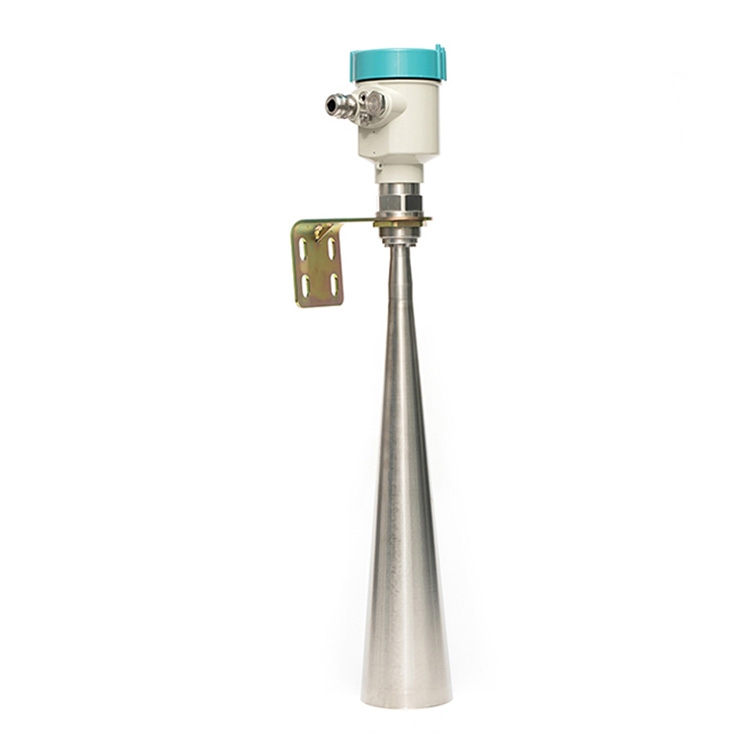

喇叭口式高频雷达物位计(26ghz)

工作原理

     雷达物位计主要由外壳、主板、显示、传感器、天线组成,是基于时间行程为原理的一款物位仪表。雷达天线发射较窄的微波脉冲,经天线以近光速向下传输,部分微波接触到被测介质表面后被反射回来再次被天线系统接收。由于微波发射与接收的时间间隔与天线和物位表面的距离成正比,故经电子线路分析处理从而得到物位信号。

产品特点

     ● 处理器运行速度快,可快速分析采集数据,对物料变化低延时

     ● 测量范围可达70米,可适配各种测量环境

     ● 天线尺寸小,便于安装和加装天线防护装置

     ● 非接触测量,不易磨损和腐蚀,几乎不受大气中水蒸气、温度和压力变化影响

     ● 穿透性强,严重粉尘环境和泡沫对物位计工作影响不大

     ● 波长更短,对在倾斜的固体表面有更好的反射

     ● 波束角*小5°,能量集中,增强了回波能力的同时又有利于避开干拢物

     ● 测量盲区更小,对于小罐测量也会取得良好的效果

     ● 高信噪比,即使在波动的情况下也能获得更优的性能

     ● 高频率,是测量固体和低介电常数介质的*佳选择

     ●二线制仪表,功率低,接线方便

技术参数

被测介质各种液体、固体、粉料介质
显示方式LCD背光显示
介质温度范围-40℃~250℃
环境温度-40℃~80℃
测量范围0-70米
介质粘度600cP(标准)
压力范围-0.1~4Mpa
壳体材质压铸铝合金
防爆等级Ex db IIC T6 Gb
外壳防护等级IP65

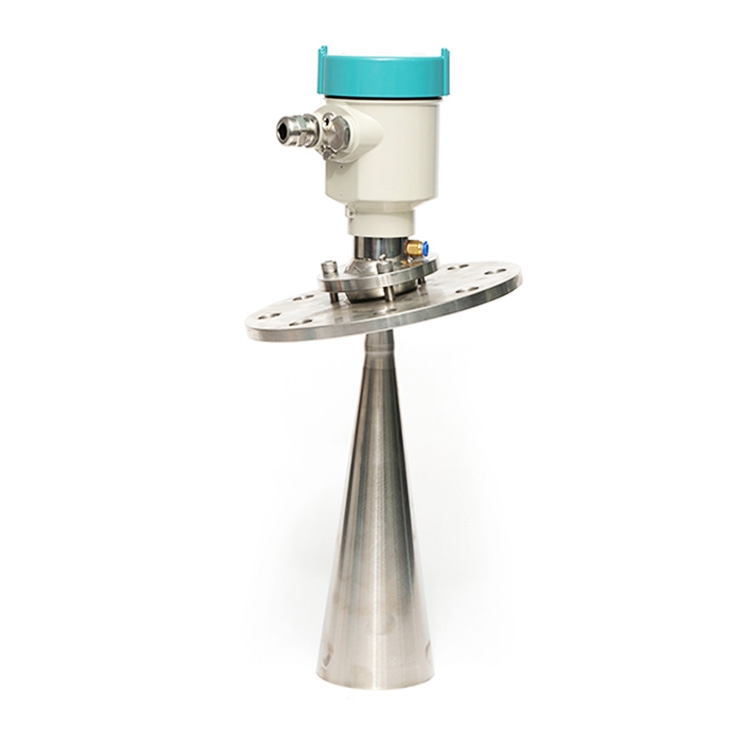

连接方式螺纹、法兰、万向法兰、平板法兰
供电电压24VDC
输出信号4-20mA,RS-485,MODBUS协议
电气接口M20*1.5
测量精度±3—±15mm
显示分辨率1mm
接液材质316、304、四氟

典型应用



     雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无伤害。

     1、钢铁行业

生产环节:

煤焦化:备煤仓、焦仓、煤气柜、煤焦油及粗苯罐;

烧结厂:烧结料混合仓、冷返矿、球团仓;

炼铁厂:炼铁中间仓、高炉料位等。

工况特点:

固体物料测量,强粉尘,低介电常数,量程远。

焦油、粗苯的挥发结晶;

高炉料位的高温、粉尘附着。

选型应用:固体测量以高频脉冲雷达物位计为主。

     2、有色冶金行业制铝、制镍、制锌、制钛行业

生产环节:(制铝)矿浆槽、溶出槽、闪蒸釜、溶出后槽、絮凝槽、沉降槽、分解槽、氧化铝粉仓。

工况特点:各种化学反应环境存在高温、强水蒸气、搅拌或腐蚀的因素。

选型应用:针对高温水蒸气的影响,参考腐蚀、量程、搅拌、挂料等因素,选择低频雷达物位计。

固体测量仍优选高频雷达物位计。

     3、煤炭行业

生产环节:原煤仓、粉煤仓、煤矸石仓储料位、洗煤池。

工况特点:典型的固体物料测量,强粉尘,低介电常数,量程远。

选型应用:高频脉冲雷达物位计为主。

     4、电力行业火电、水电、生物发电

生产环节:(火电)原煤及煤粉仓、循环水池、低加高加水位、石灰石粉料仓、灰斗料位、灰库、渣仓、脱硫塔液位。

工况特点:固体物料测量,强粉尘,低介电常数,量程远。

脱硫塔液位泡沫,水蒸气,结晶、喷淋干扰、侧装。

选型应用:固体物料测量以高频脉冲雷达物位计为主。

脱硫塔液位常用低频雷达物位计。

     5、水泥行业

生产环节:原料库、生料均化库、熟料库、成品库、粉煤灰仓、原煤仓、石膏库、水泥渣仓。

工况特点:典型的固体物料测量,强粉尘,低介电常数,量程远。

选型应用:高频脉冲雷达物位计为主。

     6、水利行业

应用范围:水文监测、防洪报警、农田灌溉。

工况特点:信号传输远、供电电压低、安装位置受河堤、大坝的影响优先选择波束角小的雷达波。

选型应用:选择带MODBUS协议高频雷达液位计。

     7、环保及水处理行业

处理环节:集水井、粗格栅、细格栅、生化反应池、冲泥池、污泥池、井溶药池。

工况特点:除了集水井等超远量程、狭长空间外,其他环境比较简单。

选型应用:集水井可按量程要求选择高频雷达物位计简单。

     8、食品医药行业

生产环节:食用油罐、豆粕储罐。

工况特点:油罐环境简单、或有精度要求、医药和食品行业的天线卫生要求。

选型应用:精度高的测量环境优先选择高频雷达物位计,有卫生要求的,应选择密封型的材料符合卫生条件的天线。

     9、半导体行业

生产环节:硅微粉仓。

工况特点:很低的介电常数、强粉尘。

选型应用:高频雷达物位计。

     10、石油化工、煤化工

生产环节:石油化工:原 油库、汽油罐、柴油罐、天然气罐体等。

煤焦化工:参考煤炭行业。

电石化工:煤仓、电石仓等。

工况特点:固体物料测量,强粉尘,低介电常数,量程远。

各种油库测量环境简单,可能有精度要求。

天然气球罐存在压力,介电常数小。

煤气柜位测量存在震荡干扰回波。

各种化工反应釜条件各异。

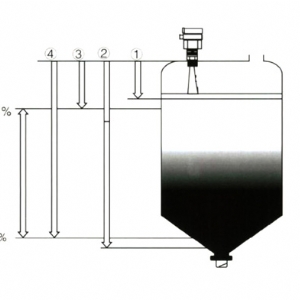

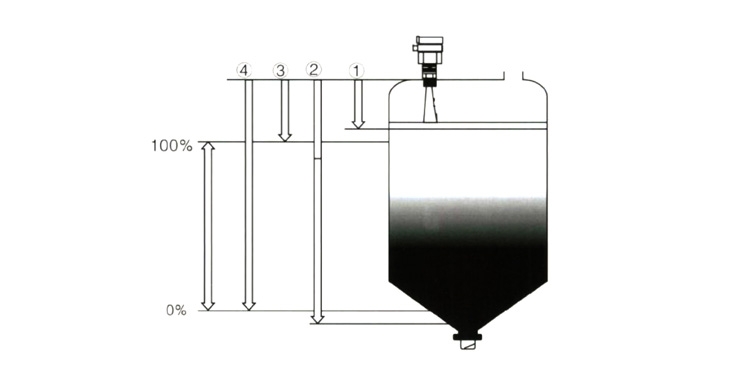

安装方式

      图示说明

      测量的基准面是螺纹或法兰的密封面。

      ①盲区范围(小量程)

      ②量程设定(大量程)

      ③高位调整(20mA)

      ④低位调整(4mA)

  kmy高频雷达物位计安装示意图
