  • 导波杆式天线雷达物位计
    1. 导波杆式天线雷达物位计导波杆式天线雷达物位计

导波杆式天线雷达物位计

icon图标联系人:赵经理

icon图标联系电话:134-8281-0760

icon图标地址:上海市奉贤区肖湾路511号2幢3层

    型号:KMYRD601
    应用:液体及固体粉状测量,复杂过程条件
    测量范围:6米 天线:单缆或单杆式天线
    过程连接:螺纹、法兰
    介质温度:(-40~250)℃ 过程压力:(-0.1~4)MPa
    精 度:±10mm 防护等级:IP65
    频率范围:500MHz-1.8GHz
    防爆等级:Exib ⅡCT6 Gb
    电源:两线制(DC24V)/四线制(DC24V/AC220V)
    信号输出:(4~20)mA/HART

信息详情

产品概述

     导波雷达是基于时间行程原理运行的测量仪表,雷达波以光速运行。运行时间可以通过电子部件转成物位信号。工作探头发出高频脉冲并延缆式探头传播,当脉冲遇到物料表面时产生反射,由仪表电子信息处理单元接受处理并转换成物位信号。

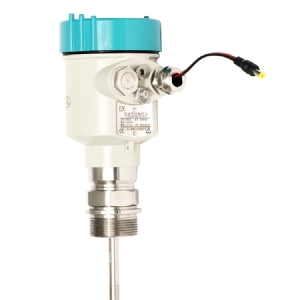

kmyrd601导波杆式天线雷达物位计

产品特点

      由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术,导波雷达物位计可以应用到各种复杂的工况,多种过程连接方式及探测组件的型式,使得本系列导波雷达物位计适于各种复杂工况及应用场合。如:高温、 高压及小介电常数介质等。

      采用脉冲工作方式,导波雷达物位计发射功率极低,可安装于各种金属、非金属容器,对人体及环境均无伤害。

技术参数


导波雷达液位计
介质液体/粉料/颗粒
电源DC24V
测量范围30米
过程连接通用法兰,G1.5英寸螺纹或支架
介质温度-40~350℃
过程压力-0.1~3Mpa
精度±10mm
频率范围500MHz-1.8GHz
防护等级IP66
防爆等级Exib ⅡCT6 Gb
信号输出4-20Ma/HART(双线)
天线材质316不锈钢/PTFE
电气接口M20*1.5
天线形式单缆或单杆式天线


典型应用

      导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。



产品安装

      1、尽量远离出料口和进料口;
      2、对于金属罐和塑料罐,在整个测量过程中和测量范围内不允许碰罐壁;如果是金属罐,物位仪表不能安装在罐体中央;
      3、仪表适宜安装在料仓直径的四分之一处,缆式探头和杆式探头离罐壁距离不小于30mm;
      4、探头底部距离罐底大约30mm;
      5、探头距罐内障碍物距离不小于200mm;
      6、如果容器底部是锥形的,传感器可以安装在罐顶中间。

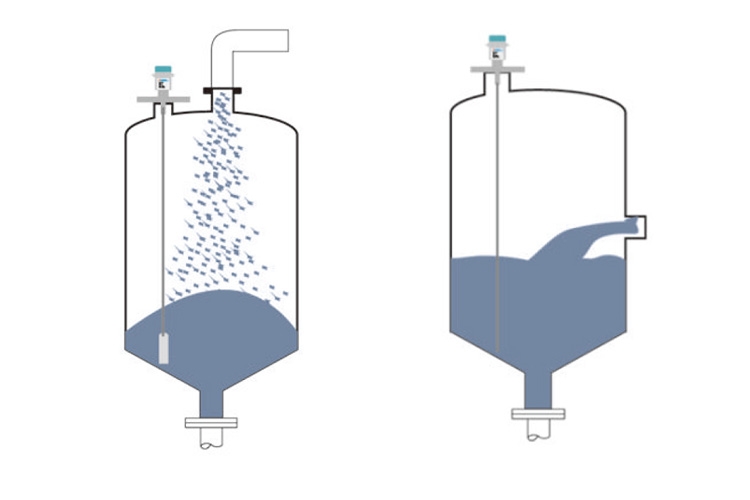

     左图为杆式雷达安装图,主要用于液体液位的测量

     1、可以测量介电常数大于等于1.9的任何介质;

     2、一般用于测量粘度小于等于500cst且不容易产生粘附的介质;

     3、雷达对于蒸汽和泡沫有很强的yi制能力,测量不受其影响。

     右图为杆式雷达安装图,主要用于液体液位的测量

     1、可以测量介电常数大于等于1.9的任何介质;

     2、一般用于测量粘度小于等于500cst且不容易产生粘附的介质;

     3、雷达对于蒸汽和泡沫有很强的yi制能力,测量不受其影响。


  kmyrd601导波雷达物位计安装示图
