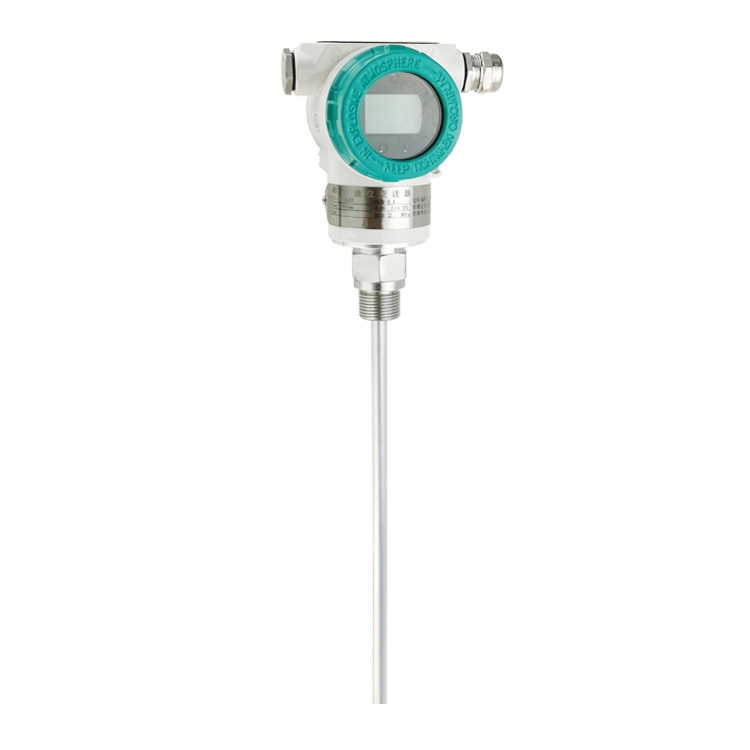

螺纹型电容式物位计

icon图标联系人:赵经理

icon图标联系电话:134-8281-0760

icon图标地址:上海市奉贤区肖湾路511号2幢3层

    型号: KMY603
    温度: -30—80℃
    压力: -98kpa—4mpa
    连接方式: G 1"螺纹
    重量: 大约2.3kg
    接液材质: 不锈钢+PTFE

信息详情

产品概述

      射频电容式物位计适用于带压容器中带压导电、非导电液体(固体)的液位(料位)测量。采用两线制的方式供电,输出4-20mA并叠加HART数字信号,同时可以就地显示液位。它能将各种液位参数的变化转换成标准电流信号,远传至操作室,供二次仪表或计算机装置进行集中显示,报警或自动控制。

产品原理

      工作原理是基于射频(R F)电容技术。将一个无线电频率施加在探头上,通过连续分析,确定由周围环境造成的影响。因所有材料均具有介电常数, 而且其导电率都不同于空气,当探头与材料接触时由于微小电容量偏移所反映的总阻抗发生变化。因为通电的探头和容器壁构成电容器的二块极板,探头的绝缘体和周围空气成为介电材料, 当空气( 其介电常数为1 . 0) 被任何其它材料( 介电常数> 1)置换时,电容值的变化造成了阻抗的变化。这一影响被电路测量后,再与由灵敏度设备设置(电路)建立的参考基准相比较。

螺纹型电容式物位计

产品特点

      4-20mA/RS-485多种信号输出,方便不同系统配置。

      1、适用于高温高压容器的物位测量,且测量值不受被测液体的温度,比重及容器的形状、压力影响、完善的过流、过压、电源极性保护。

      2、先进的抗粘附电路设计可以消除物料的粘附而产生虚错误信号。

      3、可在高温、高压、大粉尘、高粘度的场合中对固体及液体物料进行检测不受被测介质的介电常数影响。

      4、由于采用数字电路,使用户可以在空仓的状态下一次完成标定。

      5、全密封一体化安装结构,无任何机械可动部件,可靠性极高,基本免维护,一经安装无需多次调试。

技术参数

被测介质各种液体、粉体、颗粒介质
介质温度范围-30℃~180℃
环境温度-30℃~80℃
压力范围-98KPa~2MPa
壳体材质压铸铝合金
防爆等级Exd ia IIC T5 Ga
外壳防护等级IP65
连接方式G1"螺纹(标准)1"NPT螺纹;M27*1.5;法兰安装
供电电压DC24V/AC220V
输出信号4-20mA
电气接口M20*1.5
测量精度±3mm
指示方式LCD背光数字显示
接液材质不锈钢/不锈钢+PTFE

典型应用

电容式物位计广泛用于石油、化工、冶金、电力、造纸、制药等各个领域

化工厂:检测涤纶、氨纶、酸、碱等化工原料的液位;

环保:检测污水液位;

锅炉厂:检测压力容器内介质的液位;

液压机械:检测润滑油液位;

粮食部门:检测食用油液位;

油田:检测成品油液位。

产品选型

KMY603电容式物位计
 代码类型
A标准螺纹型
B标准法兰型
C标准卫生型
 代码过程连接
GG1"螺纹(标准)
T1"NPT螺纹
F法兰安装DN50(标准)
K1.5"卡盘
C其它(用户自选需另行注明)
 代码插深
01200mm(标准)
02杆式加长200mm~3000mm可选
03缆式加长分体1~20000mm可选
 代码连接材质
1304(标准)
2316
3其它(用户自选需另行注明)
 代码电压
D24V DC±10%
 代码
A常温  °C
B常压   kpa
C高温  °C (高温散热片可选)
D 防护等级IP65
E隔爆Exd ia IIC T5 Ga
F压力Kpa or Mpa
()用户其他要求
KMY603AG011AAB(标准螺纹型选型举例)
螺纹型电容式物位计 2021-12-25 本文被阅读 272次
