音叉密度计

Product Center

  • KMY 301-G在线酒精浓度计
    1. KMY 301-G在线酒精浓度计KMY 301-G在线酒精浓度计KMY 301-G在线酒精浓度计KMY 301-G在线酒精浓度计KMY 301-G在线酒精浓度计KMY 301-G在线酒精浓度计KMY 301-G在线酒精浓度计

KMY 301-G在线酒精浓度计

icon图标联系人:赵经理

icon图标联系电话:134-8281-0760

icon图标地址:上海市奉贤区肖湾路511号2幢3层

    显示方式: 中英文双菜单 LCD显示
    测量精度: 0.1%Vol
    测量范围: 0~100
    输出信号: 双4~20mA/RS485
    工作压力: ≤4Mpa
    电 源: 24VDC 1.5W
    防爆等级: 隔爆Ex dbⅡC T6 Gb
    防护等级: IP65
    安装方式: 不锈钢316 卫生型快接

信息详情

产品概述

       在线酒精浓度计可实时在线的进行密度检测。它可以运用于以密度为基本参数产品的过程控制或者以固体百分比或浓度百分比为参照质量控制。传统酿酒蒸馏,馏出液的酒精度主要凭人工经验“看花摘酒”来判断酒液的度数。传统工艺无数据参考标准,会因个人经验差异造成品质无法保证,整个摘酒过程不封闭,存在食品卫生安全和生产安全隐患,并无法实现自动化生产。在线酒度计安装在管道内实时测量并显示馏出液20℃的酒精度数,同时将酒精浓度和温度数据传送至PLC或DCS系统,通过计算控制自动摘酒,实现自动化“掐头去尾、过花摘酒”的酿酒工艺。

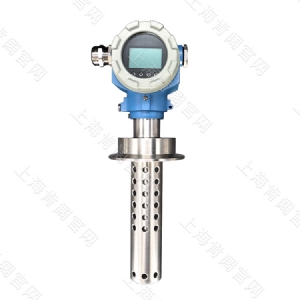

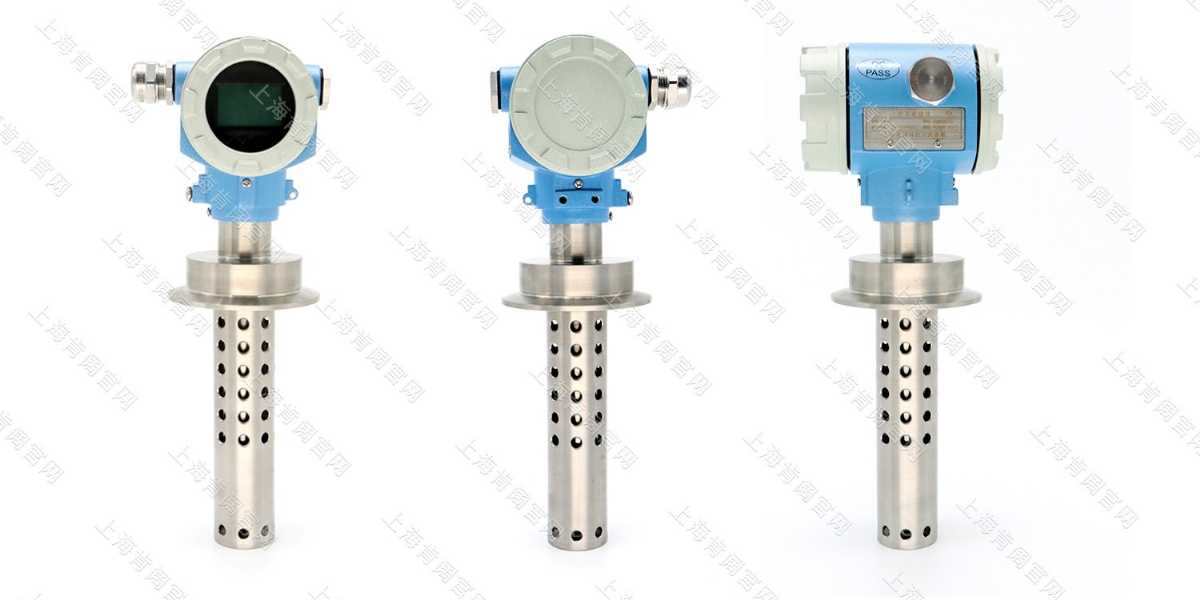

酒精浓度计显示图1(加水印)

酒精浓度计(加水印展示)

产品原理

       基于元器件振动原理工作,元器件部分为浸入被测液体中的音叉部分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频率由固定于叉体另一端的二次压电设备来检测,然后通过顶部的电路放大信号。液体密度和被测液体流动时的震动频率密切相关,当被测液体密度变化时,液体流动时的振动频率也随之改变。通过以下方程,被测液体的密度可以被**的计算出来。



D= K0+K1T+K2T2D=未校准的被测介质密度(kg/m3)

T=振动频率(μs).K0、K1、K2=常量

在密度检测过程中,插入式密度计可以自动补偿温度对被测介质密度(D)的影响,压力对密度没有显著的影响。

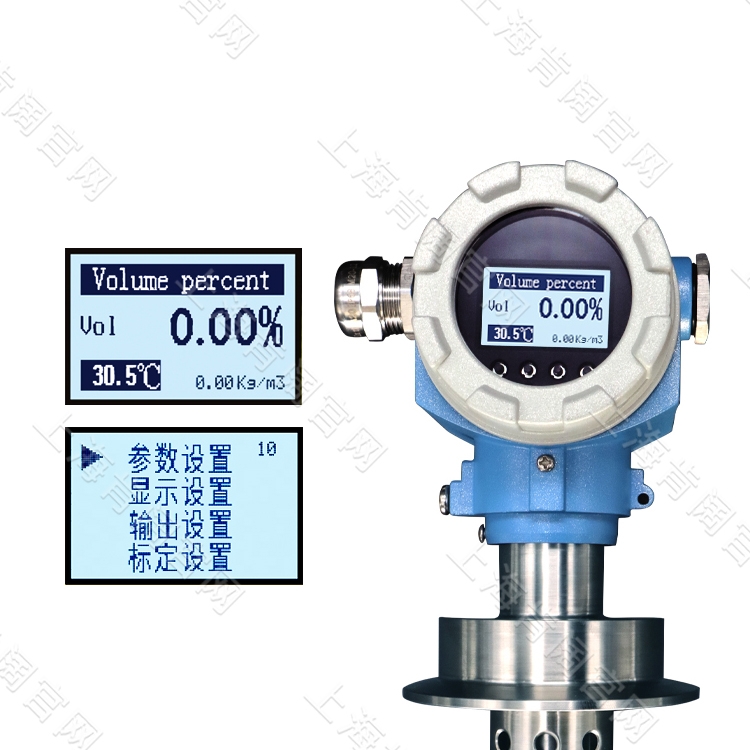

酒精浓度计显示图5(加水印)

产品特点

1、采用4线制变送器4-20mA输出

2、五位密度值实时显示(四位小数位);电流值及温度实时指示

3、可现场直接进入仪表菜单设定参数及调试,操作方便

4、具有纯水标定校准、测量值微调及温补功能

5、在线实时测量,可直接用于生产过程控制

6、接触液体部件为316不锈钢、锆材等,安全,卫生,防腐性好。

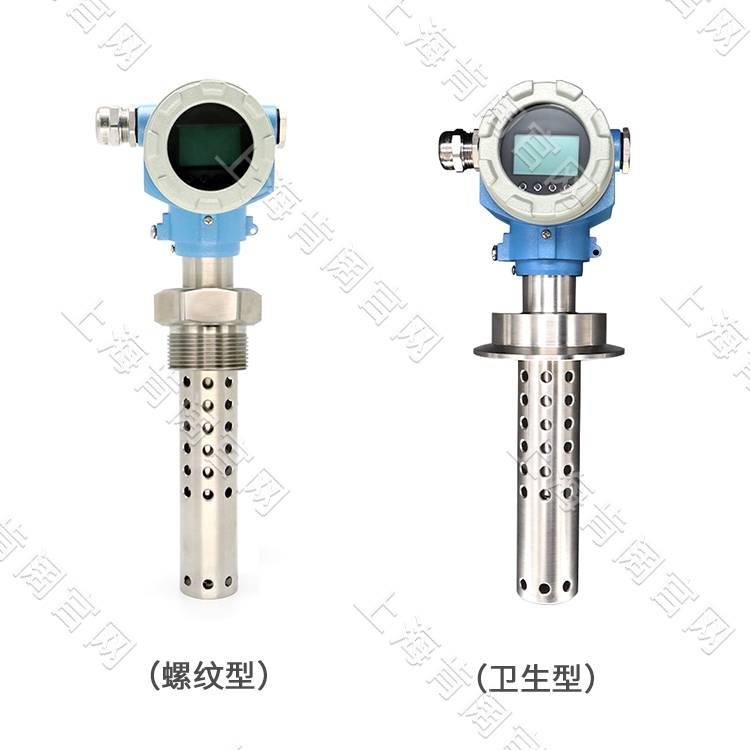

酒精浓度计类型

技术参数

型号KMY301-G
被测介质酒精液体
显示方式可显示密度、浓度、温度,LCD点阵屏带背光显示,中英文菜单可切换
介质温度范围-40℃~150℃
环境温度-40℃~80℃
测量范围

0-99%

介质粘度600cP(标准)
温度影响±0.1 kg/m³/°C(温度补偿后)压力影响:忽略不计
压力范围≤4Mpa
壳体材质压铸铝合金
防爆等级Ex dbⅡC T6 Gb
外壳防护等级IP66
连接方式多种规格螺纹、法兰、卫生卡箍
供电电压24VDC
输出信号4-20mA/ RS485
电气接口M20*1.5
测量精度0.1%vol
分辨率0.00001g/cm3重复性: 0.0002g/cm3
接液材质316不锈钢

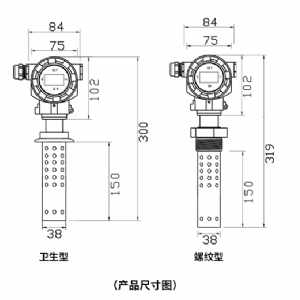

产品尺寸

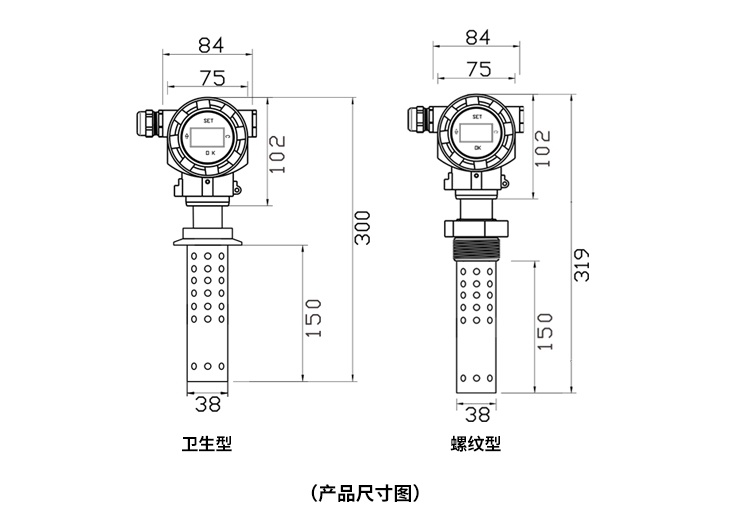

  酒精浓度计产品尺寸图

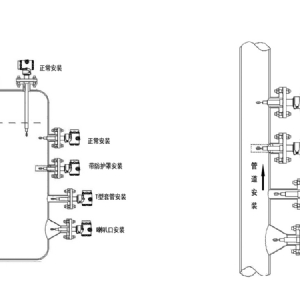

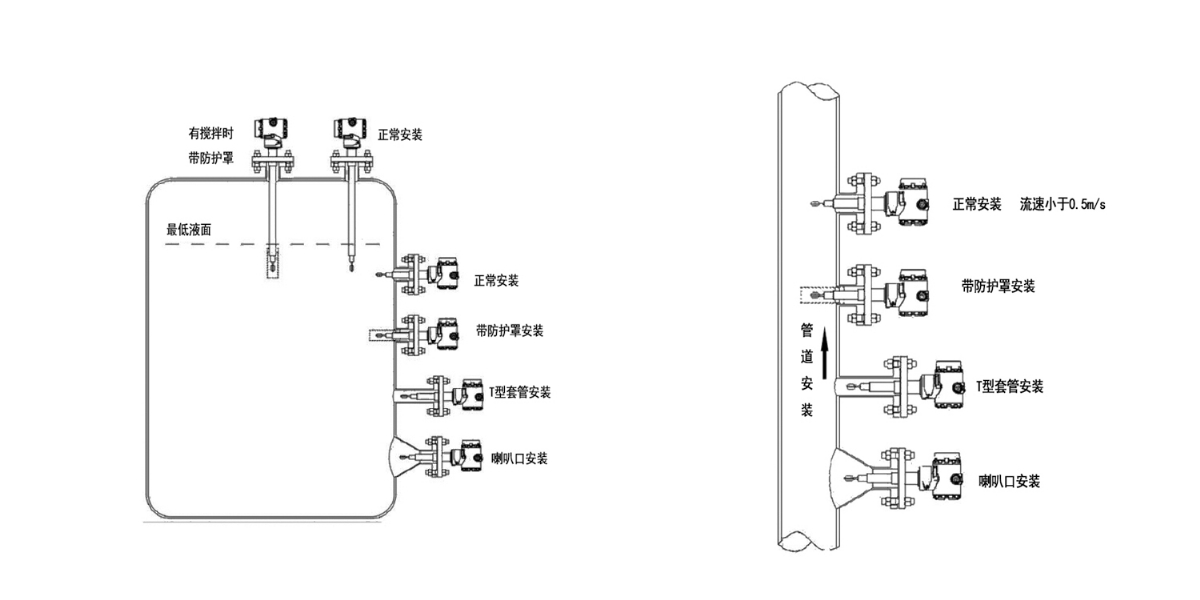

安装示意图

音叉密度计安装方式合并

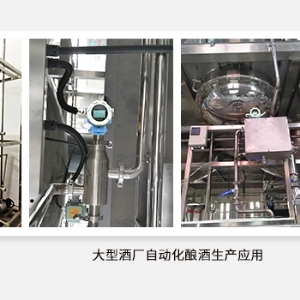

典型应用

◆大型自动化酿酒生产   ◆小型酿酒生产设备   ◆白酒陈贮酒度检测

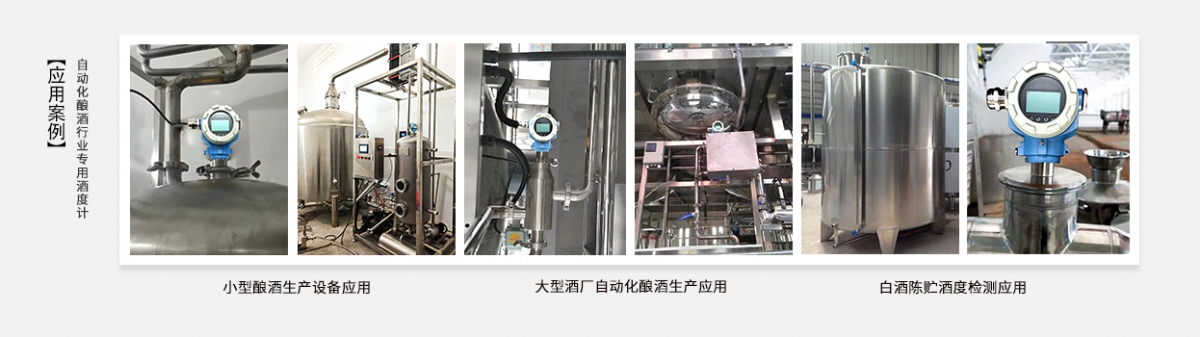

产品链接应用图(酿酒)
