音叉密度计

Product Center

  • KMY301音叉密度计
    1. KMY301音叉密度计KMY301音叉密度计KMY301音叉密度计KMY301音叉密度计KMY301音叉密度计KMY301音叉密度计KMY301音叉密度计

KMY301音叉密度计

icon图标联系人:赵经理

icon图标联系电话:134-8281-0760

icon图标地址:上海市奉贤区肖湾路511号2幢3层

    标准型
    电压:24VDC 输出:4-20mA
    电气接口:M20*1.5
    过程连接:G1.5"螺纹/DN50法兰
    插深长度:150mm
    接液材质:316不锈钢
    温度:常温
    压力:≤4Mpa
    密度范围:0-2.5g/cm3
    应用: 可对各种液体或液态混合物在线进行密度实时测量(如:酒精(乙醇)、牛奶、糖浆、氨水、纸浆、盐水、硫酸、硝酸、盐酸、电解液、切削液、矿浆、石灰浆液、柴油、石油、药液等)。

信息详情

产品概述

        在线音叉密度计可实时在线的进行密度检测。它可以运用于以密度为基本参数产品的过程控制或者以固体百分比或浓度百分比为参照质量控制。典型行业包括,石油化工行业,酿酒业,食品行业,制药行业和矿物加工(如粘土,碳酸盐、硅酸盐等),具体应用于以上行业中的多产品管道中的界面检测,搅拌混合物的密度检测,反应釜终点监测,离析器界面检测。

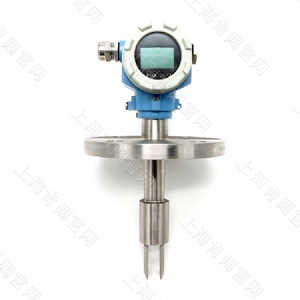

音叉密度计法兰型显示图1(加水印)

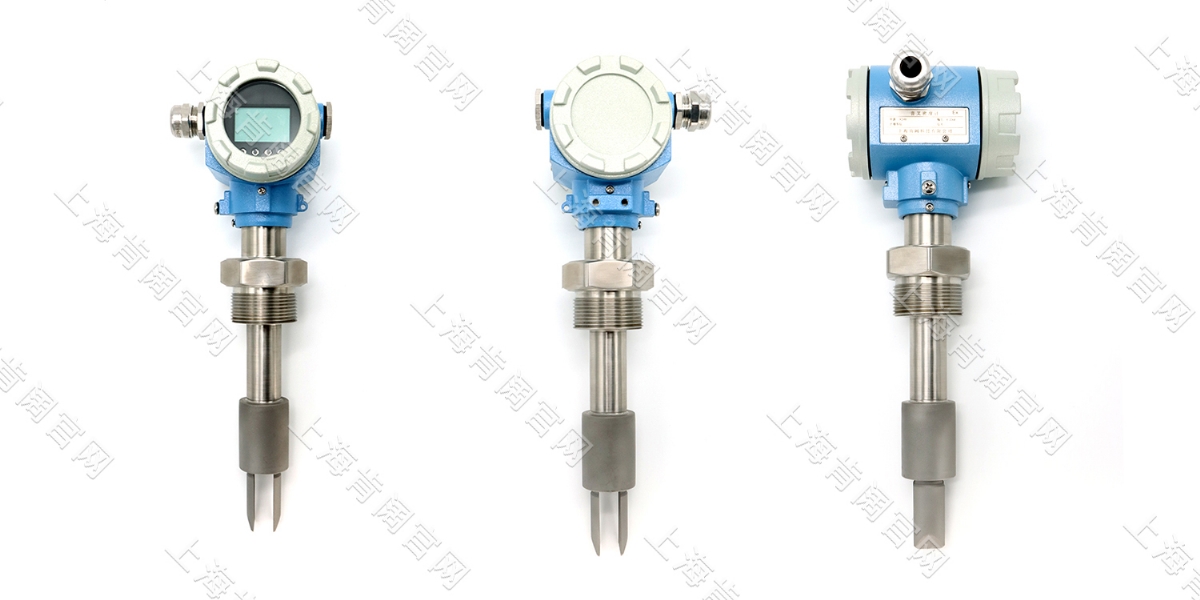

螺纹型音叉密度计合并

产品原理

      KMY301音叉密度计基于元器件振动原理工作,元器件部分为浸入被测液体中的音叉部分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频率由固定于叉体另一端的二次压电设备来检测,然后通过顶部的电路放大信号。液体密度和被测液体流动时的震动频率密切相关,当被测液体密度变化时,液体流动时的振动频率也随之改变。通过以下方程,被测液体的密度可以被**的计算出来。



D= K0+K1T+K2T2D=未校准的被测介质密度(kg/m3)

T=振动频率(μs).K0、K1、K2=常量

在密度检测过程中,插入式密度计可以自动补偿温度对被测介质密度(D)的影响,压力对密度没有显著的影响。

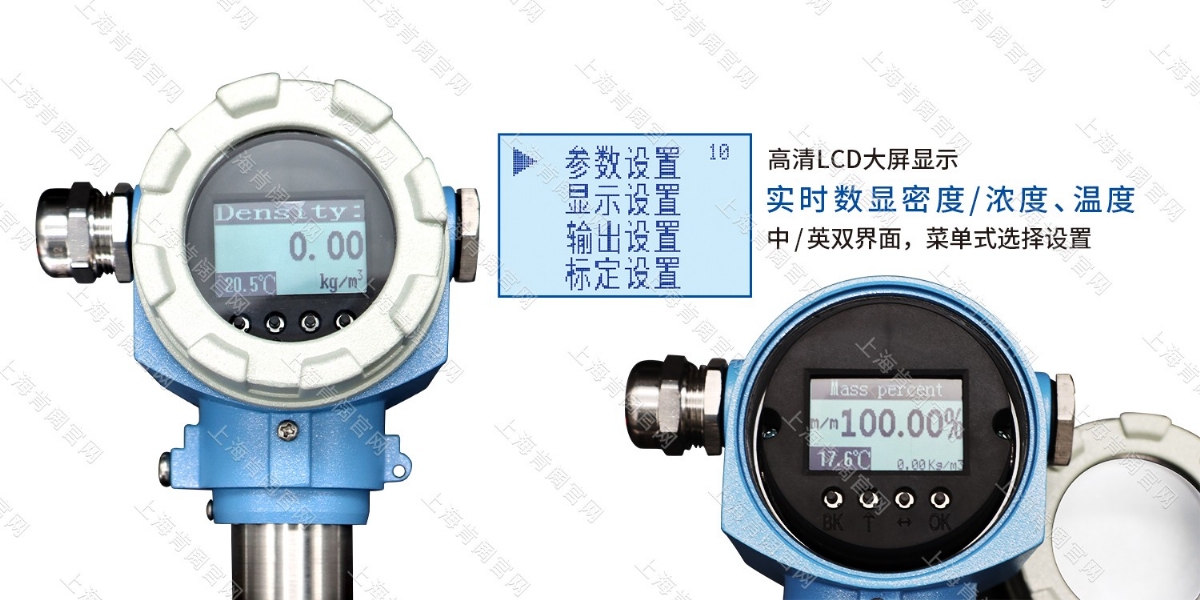

音叉密度计显示

产品特点

1、采用4线制变送器4-20mA输出

2、五位密度值实时显示(四位小数位);电流值及温度实时指示

3、可现场直接进入仪表菜单设定参数及调试,操作方便

4、具有纯水标定校准、测量值微调及温补功能

5、在线实时测量,可直接用于生产过程控制

6、接触液体部件为316不锈钢、锆材等,安全,卫生,防腐性好。

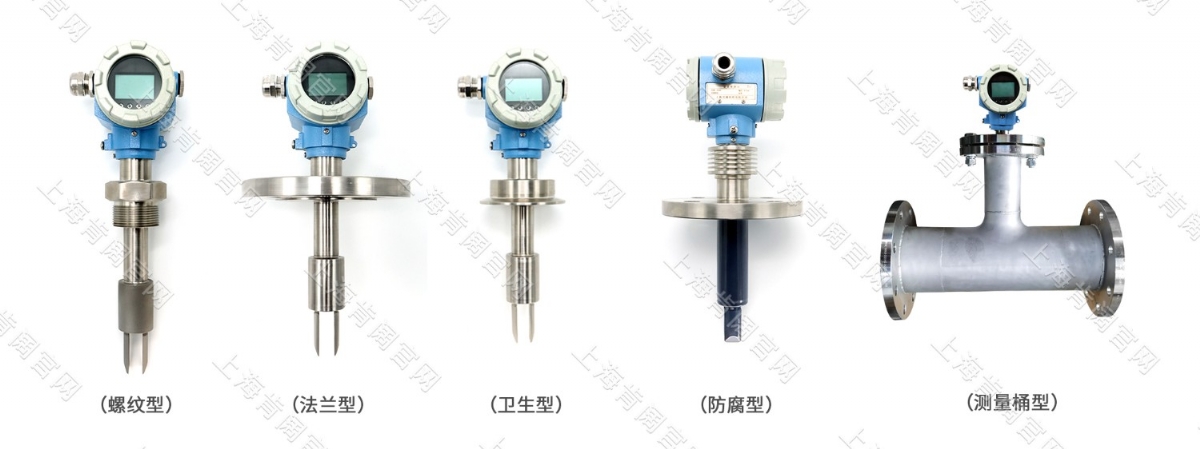

音叉密度计类型合并

技术参数

型号KMY301
被测介质各种液体介质
显示方式可显示密度、浓度、温度,LCD点阵屏带背光显示,中英文菜单可切换
介质温度范围-40℃~150℃
环境温度-40℃~80℃
测量范围0~2.5g/cm3 (默认,可调整)
介质粘度600cP(标准)
温度影响±0.1 kg/m³/°C(温度补偿后)压力影响:忽略不计
压力范围≤4Mpa
壳体材质压铸铝合金
防爆等级Ex dbⅡC T6 Gb
外壳防护等级IP65
连接方式DN50(标准),多种规格螺纹、法兰、卫生卡箍
供电电压24VDC
输出信号4-20mA,RS-485,MODBUS协议
电气接口M20*1.5
测量精度0.001g/cm3(0.6~1.2g/cm3范围内)
分辨率0.00001g/cm3重复性: 0.0002g/cm3
接液材质316不锈钢、2205双相不锈钢、哈氏C、钛、钽、锆等各种金属,四氟、PFA

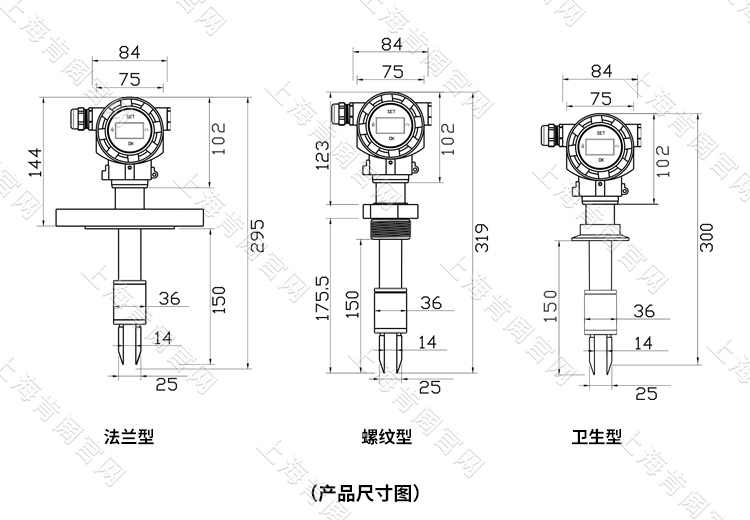

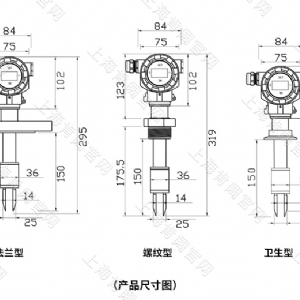

产品尺寸

  音叉密度计产品尺寸图(水印)

安装示意图

音叉密度计安装方式合并

典型应用

音叉式密度计可对各种液体或液态混合物在线进行密度测量。在石化行业可广泛应用于石油、炼油、调油、油水介面检测;在食品工业用于葡萄汁、番茄汁、果糖浆、植物油及软饮料加工等生产现场;奶制品业;造纸业;碱溶液的测试;酿酒酒精度;化工类的尿素、清洁剂、乙二醇、酸碱及聚合物密度的测试。还可应用于采矿泥浆、盐水、钾碱、天然气、润滑油、生物制药等行业。



产品链接应用图
