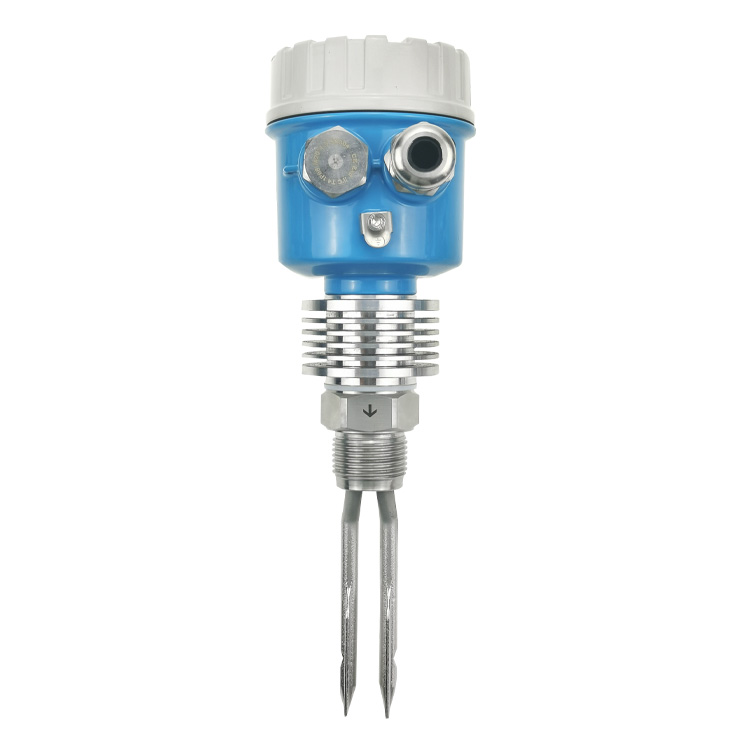

音叉液位开关在工业生产的液位检测与控制领域应用极为广泛。其中,粗调环节对于音叉液位开关的安装与调试至关重要,它能够初步设定开关的工作状态,使其大体契合液位检测的实际需求。以下为详细的粗调步骤:
1.安装位置的审慎选择
▶规避干扰源:音叉液位开关必须远离各类振动源,诸如大型电机、压缩机等设备,在其运行过程中会释放出强烈的振动,这无疑会对音叉液位开关的正常运作产生不良影响。与此同时,还应避开液体流动过于剧烈的区域,例如靠近进料口与出料口的位置,以防液体流动所产生的冲击导致开关出现误动作。
▶确保维护便捷:安装位置的选定要充分考虑操作人员日后进行日常检查、调试以及故障维修的便利性,其周围务必预留充足的空间。
2.探头的安装
▶保持垂直姿态:音叉探头在安装时,应尽可能保持与液面垂直。如此一来,音叉在液体中的振动会更为稳定,进而保障检测结果的准确性。以常见的储罐液位检测场景为例,需借助适宜的安装孔或法兰,将音叉液位开关垂直插入到储罐内部,保证音叉部分完全处于需要检测的液位区间内。
▶确定合理插入深度:依据实际的液位检测要求,确定音叉探头的插入深度。若旨在检测储罐的低液位,音叉应安装在靠近罐底的恰当位置;若为检测高液位,则需将其安装在靠近罐顶预计液位抵达的位置。插入深度必须严格依照设备说明书的要求执行,以确保当液位达到设定位置时,音叉能够做出准确响应。
3.电气连接的细致检查
▶断电操作保安全:在着手进行电气连接之前,务必切断相关电源,以此确保操作过程的安全性,杜绝触电事故的发生。
▶正确接线稳运行:参照音叉液位开关的电气接线图,将开关的电源线、信号线等准确无误地连接至相应的控制系统或显示仪表。一般情况下,棕色线连接电源正极,蓝色线连接电源负极,而黑色线或其他颜色线则作为信号输出线,连接到控制器的输入端口。在连接过程中,务必要保证接线牢固可靠,防止出现松动、虚接等状况,以免影响开关的正常工作。
4.灵敏度的初步设定
▶熟悉设备特性:由于不同型号的音叉液位开关,其灵敏度的调节方式与范围存在差异,因此需事先查阅设备说明书,清晰明确其具体的调节方法。
▶粗调操作有技巧:通常而言,可以通过调节灵敏度电位器或设置相关参数来进行初步的灵敏度设定。对于部分较为简易的音叉液位开关,可能配备有一个灵敏度调节旋钮,顺时针旋转该旋钮可提高灵敏度,逆时针旋转则会降低灵敏度。在进行粗调时,可先将灵敏度设定在一个较为适中的位置,例如中间刻度附近,以便后续依据实际情况开展进一步的**调整。
